1. 2、系統概況

1.1. 系統介紹及優勢

水務智慧化管理平臺實現對遙測站信息的采集、管理任務、數據查詢及分析，本系統通過4G網絡實時獲取各個水庫的水雨情信息，包括：水位、降雨量，為準確掌握水庫情況，采用攝像頭實時傳回視頻和照片。系統對接收到的水情、雨情等信息做初步的分析，實現水務信息的采集、輸送、存儲、處理和服務的智慧化，全面提升水務工作的效率和效能過程。

優勢：可實現遠程查看、操控、管理、維護；網頁操作，方便易用；維護和升級方式簡單，系統采用業務模塊集成設計，可一鍵即查詢相關數據，根據不同業務要求的人員，有不同層次的統計查詢業務；圖形展示分析結果，直觀掌握系統運行狀態。

2. 網頁端系統詳細功能說明

1. 系統具有：采集、顯示、存儲、數據通信、管理、系統自檢功能。

2. 系統具有遠程登錄功能，通過網頁把系統的相應功能展示給不同區域的管理人員。相關人員可以通過不同的管理權限登錄到系統中，對數據進行查閱。

3. 系統能根據實時采集的降雨量、庫區水位、現場采集數據、渠道流量及庫區基礎數據等，實時分析出庫區供水狀態。

4. 系統會周期性生成各項監測數據的報表及分析圖。

2.1.  庫區綜合信息

2.1.1. Gis一張圖

該頁面主要以地圖方式呈現對應行政區上的測站點的分布情況。

右側“+”或“-”進行地圖的放大與縮小，也可以鼠標滾輪進行縮放。

地圖控制按鈕：

信息控制：可打開或者關閉信息控制頁面；

全撐：點擊此處可回到最原始地圖大小；

點拾取：對地圖上每個點的經緯度進行獲取；

測距離：對地圖上兩個點的實際距離進行測算，雙擊結束；

測面積：對所選擇的一個區域進行面積測算，雙擊結束；

顯示測站：顯示地圖上各測站的名稱，雙擊結束；

當進入到某個水庫時，各個站點根據實際安裝位置在地圖上以不同的符號標示。將鼠標移到測站點，可查看當前測站的實時信息，如下圖所示：

當用戶點擊某個測站時，會進入測站詳細信息頁面，顯示當前測站的相關數據。過程線根據站點類型的不同而改變。雨量站的降雨量日值過程線，如下圖所示：

上圖以“日值”（每天的數據）來展示，”選擇“實時”時，顯示的是時段（某個時段）值，展示的過程線也不同，雨量一般用柱狀圖來展示的，如下圖所示：

頁面右上角的四個圖標分別對應“切換為折線圖”、“切換為柱狀圖”、“刷新”、“下載”功能。其中，“下載”功能主要以圖片形式保存。

在時間處單擊會彈出日歷框

供選擇日期，單擊向前翻一年，單擊向前翻一個月，單擊中間的文字彈出對話框可快速選擇輸入具體的年月，點擊下方可快速轉到今天的時間，單擊可關閉日歷框。在選擇框選擇實時數據或者日值數據。點擊查詢數據。

1.1.1. 觀測項實測

所有站點的實時監測記錄信息。包括站點所屬的行政區劃、測站名稱、觀測項、來報時間、設備狀態等信息。如下圖所示：

查詢：可查詢指定項目得監測站點的實時數據。

在最后一欄“操作”點擊“詳情”，可查看該觀測站某個時間段的來報數據，當選擇日值時，默認往前查看一個月內的數據，當選擇實時，查看的是所選擇的日期24小時內的數據。如下圖所示：

1.1.1. 視頻瀏覽

按站點在線實時控制、瀏覽視頻信息，如下圖所示。

：視頻監控操作臺可以同時查看1/4/9個監控選定播放窗口后在左側選擇需要查看的監控；：按鈕可以打開監控操作控制臺；

：在控制臺上可以控制監控四向旋轉調整焦距并且可以將位置存儲為預置點。

：可以進入全屏查看模式，再次點擊該按鈕可以退出全屏模式。

注意：第一次是用該系統的電腦若無法看到視頻，先點擊左上角

下載相應的插件，并根據提示將插件安裝在電腦上之后，可以打開看到視頻。

1.1.1. 報警信息

方藍色條上有可查看個項目中各類站點發出的詳細報警信息

用于項目的選擇和報警時段選擇。

1.1. 水情雨情信息

1.1.1. 數據查詢

通過數據查詢模塊可查詢庫水位站、雨量站、河道站等各類型測站的實時或日值數據。

1.1.1.1. 庫水位數據查詢

不同水庫會建有不同的監測站，庫水位數據主要來源于水位站的監測，查詢庫水位監測站的詳細數據信息，可以查詢一天、或者一個日期段的數據，提供了圖形顯示及表格顯示功能。庫水位站的數據也以“日值”和“實時”兩種方式呈現，如下圖所示：

1.1.1.1. 降雨量數據查詢

查詢雨量監測站的詳細數據信息，可以查詢一天、或者一個日期段的數據，提供了圖形顯示及表格顯示功能。

如下圖所示：

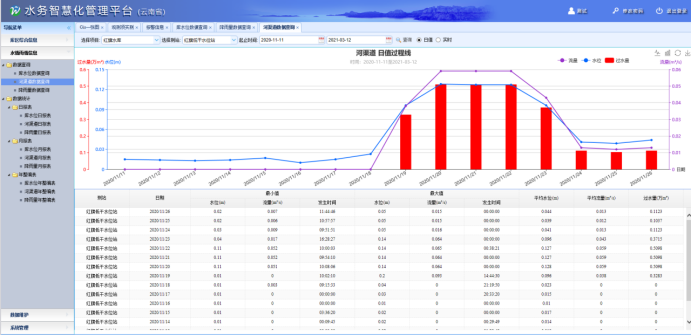

1.1.1.1. 河渠道數據查詢

查詢各水庫的河渠道站的詳細數據，可以查詢一天、或者一個日期段的數據，提供了圖形顯示及表格顯示功能。

如下圖所示：

1.1.1. 數據統計

1.1.1.1. 日報表

1.1.1.1.1. 庫水位日報表

可快速查詢到水庫水位站水位、庫容信息，主要功能包括：平均水位（庫容）、每小時水位（庫容），每天的水位（庫容）信息查詢和統計。

在監測項中，可進行庫水位和庫容的選擇；選擇日期；可將報表導出到Excel表；

日報表如下圖所示：

在所有報表界面，都可點擊詳情查看報表，該報表可直接打印，點擊左上角打印即可，如下圖所示：

1.1.1.1.1. 降雨量日報表

可快速查詢到水位站、雨量站的水位信息，主要功能包括：每小時水位數據，當天的平均水位數據信息查詢和統計。相關操作可參照庫水位日報表的操作步驟。

日報表如下圖所示：

1.1.1.1.1. 河渠道日報表

可快速查詢到河渠道水位站的降雨量信息，主要功能包括：平均水位、每小水位信息查詢和統計。相關操作可參照庫水位日報表的操作步驟。

日報表如下圖所示：

1.1.1.1.1. 庫水位月報表

可快速查詢到水庫水位站平均庫水位、平均蓄水量信息，主要功能包括：平均水位（庫容）、每天水位（庫容），每月的水位（庫容）信息查詢和統計。

可進行平均庫水位和平均蓄水量的選擇；

選擇月份；

可將報表導出到Excel表。月報表如下圖所示：

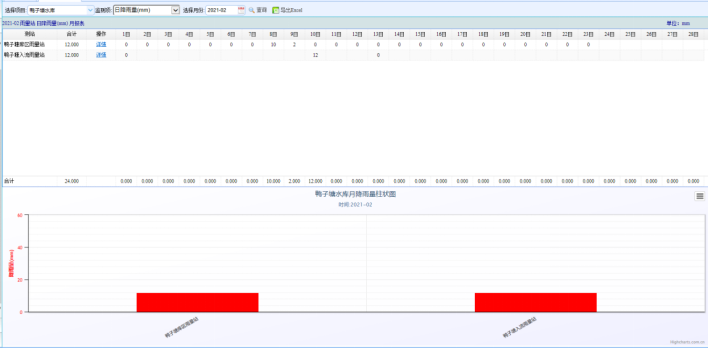

1.1.1.1.1. 降雨量月報表

可快速查詢到水位站、雨量站的降雨量信息，主要功能包括：總降雨量、每天降雨量，每月的降雨量信息查詢和統計。相關操作可參照庫水位月報表的操作步驟。

月報表如下圖所示：

1.1.1.1.1. 河渠道月報表

可快速查詢到河渠道水位站的降雨量信息，主要功能包括：平均水位、每天位信息查詢和統計。相關操作可參照庫水位月報表的操作步驟。

日報表如下圖所示：

1.1.1.1. 年整編表

1.1.1.1.1. 庫水位年整編表

可快速查詢到水庫水位站水位、蓄水量信息，主要功能包括：逐日平均水位、月平均水位統計、年平均水位統計、月最大值、最小值、年最大值、最小值、等信息查詢和統計。

可進行日平均庫水位和日平均蓄水量的選擇；

再選擇年份；可將報表導出到Excel表；

年報表如下圖所示：

1.1.1.1.1. 降雨量年整編表

快速查詢到水庫內的降雨信息，主要功能包括：逐日平均雨量、月雨量統計、年雨量統計、月最大值、最小值、年最大值、最小值、平均值降雨等信息查詢和統計。相關操作可參照庫水位庫水位年整編表表的操作步驟。

年報表如下圖所示：

1.1.1.1.1. 河渠道年整編表

可快速查詢到河渠道水位站的降雨量信息，主要功能包括：平均水位、每天位信息查詢和統計。相關操作可參照庫水位年整編表的操作步驟。

日報表如下圖所示：

1.1. 數據維護

為方便人工錄入、修改數據，系統實現庫水位站、雨量站等監測數據添加，修改功能（包含自動測報數據），系統應具備數據維護頁面，實現相關管理者對水資源系統更好的操作與管理。

1.1.1. 庫水位數據維護

實現庫水位數據的增加、修改與刪除。

點擊后會彈出彈窗

入相應的值點擊保存；

在彈出的彈窗上修改相應數據；可刪除當前記錄；

1.1.1. 降雨量數據維護

實現降雨量數據的增加、修改與刪除。

具體操作方法參照“庫水位數據維護”。

1.1. 系統管理

1.1.1. 測站管理

該模塊主要是水庫測站的管理，可查看、修改測站的相關信息。

：選擇水庫，點擊查詢即可查看對應水庫信息.；：分別可實現對水庫測站信息進行修改、查看詳情功能。如圖：

在該界面可對其進行增加、修改、刪除功能。

1.1.1. 報警人員管理

在此界面添加報警人員的信息。

具體需要如下圖：

分組管理可以為報警人員設置所管轄的相應測站。

添加測站時所需勾選的屬性。如下圖：

1.1.1. 水位庫容關系管理

每個水庫的水位與庫容關系圖的增加、修改與刪除。通過監測站的實際水位，再結合水位庫容關系表計算出當前庫容大小。

相關詳細操作具體方法參照“測站管理”。

1.1.1. 流量計算方法管理

水庫輸水洞或者河道站的水位、流量以及開度關系表的增加、修改、刪除。

用戶通過該計算公式的錄入，可通過測量的數據，計算最終供水量大小。

操作：從左到右，先選擇站點，再選擇計算方式，是查算表還是堰或是渠道，然后在詳細信息中輸入對應的數值，最后點擊保存即可。

系統實現河道站、輸水洞流量計算方法的多種選擇，如：

（1）通過公式計算。

a）輸水洞計算：選擇計算方式，如流量查算表、泄洪洞輸水洞經驗公式、有閘溢洪道經驗公式、矩形平板閘、圓形平板閘、弧形閘、蝶閥。

輸水洞計算

b）河道站計算：選擇計算方式，如明渠公式、三角堰、矩形堰、實用堰、寬頂堰、三角剖面堰、V形堰、文丘里槽、巴歇爾槽公式。

（2）通過水位流速儀測量

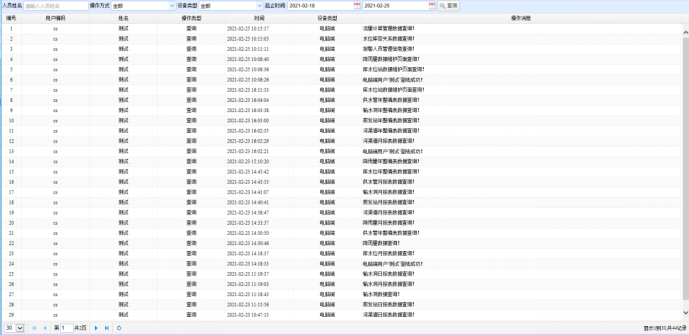

1.1.1. 操作日志

可查看該系統或者手機端的登陸用戶、登陸時間以及用戶的相關操作記錄。
