2.1系統介紹

水電站生態流量下泄在線監控平臺實現對遙測站信息的采集、管理任務。主要包括系統初始化功能、權限管理、數據存儲及轉發、自動觀測、實時監測及事件報警、水文資料整編、統計和導出等。

系統的核心部分，通過web端實現“水電站生態流量下泄在線監控平臺”的全面管理，包含綜合信息查詢、生態流量信息、系統管理幾大模塊。該版本主要針對生態·水資源監測系統運行情況、維護系統運行數據、配置及管理系統操作人員等。系統還包括可以通過手機掃描二維碼查看Web端。

Web、手機Web端軟件管理、查詢平臺，實現對來報水情數據的查詢、展現、分析、報警等，通過對生態流量動態監控、預報、及時發現事故尤其是突發事故先兆，迅速做出反應，實時給予決策支持并實施自動控制，為工程和相關地區提供安全保障，為管理部門提供多層次信息管理。

2.2系統優勢

（1）系統可實現遠程查看、操控、管理、維護，網頁式遠程操作，勿需安裝任何客戶端程序即可進行遠程查看、操控、管理與維護，方便易用，不論你身在何處，只要有網絡就能進行遠程訪問，全程與本地操作完全一樣。

（2）維護和升級方式簡單。軟件升級和維護會簡單化，這對用戶人力、物力、時間、費用的節省是顯而易見的。

（3）系統操作界面簡單，方便多層次電腦技能水平人員操作。系統采用業務模塊集成設計，操作員只需一鍵即可查詢到相關數據；根據不同業務要求的人員，有不同層次的統計查詢業務。

（4）圖形分析結果以直觀圖形表現，便于直觀掌握系統運行狀態。

3.1web端登陸界面：

首先應確保電腦已經正常連入網絡，再打開電腦中的IE瀏覽器，在地址欄輸入網址后進入系統登陸頁面。

3.2主頁界面及說明：

具有相應權限的用戶在輸入用戶名和密碼并點擊登陸后可進入系統主頁面，主界面初始頁面以表格形式集成顯示了所有測站實時監測數據，用戶可查詢所有測站的來報數據。在輸入用戶名以及登陸密碼時，如果您輸入的無誤，將進入系統主界面，否則會無法進入系統。正確登錄后主頁面如下圖所示：

西山區：是當前登陸用的名稱，不同用戶登錄名稱不同，由系統管理員設定；

修改密碼：設置用戶信息、更改密碼等；

退出登陸：退出系統。

4、web端系統詳細功能說明

l 系統具有：采集、顯示、存儲、數據通信、管理、系統自檢和報警功能。

l 系統具有遠程登錄功能，通過網頁把系統的相應功能展示給不同區域的管理人員。相關人員可以通過不同的管理權限登錄到系統中，對數據進行查閱。

l 系統能根據實時采集的渠道水位流量等數據，對電站給出預警；能根據電站基礎數據等，結合現場采集數據，實時分析出電站供水狀態。

l 系統可根據用戶需求，在不同時間周期內自動生成各項相關監測數據的報表及過程線分析圖，做到相關資料的紙質存檔。

4.1綜合信息查詢

4.1.1 小水電站生態流量

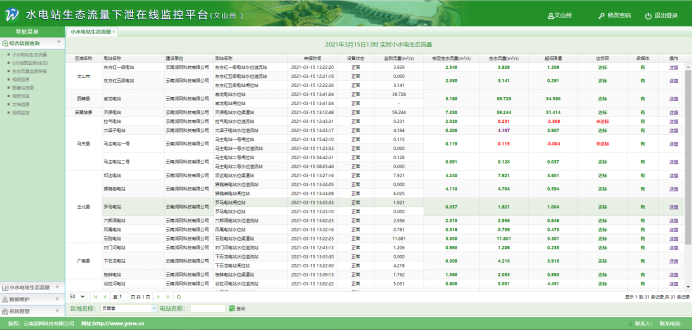

對應行政區下，所有站點的實時生態流量記錄信息。包括站點所屬的行政區劃、項目名稱、測站名稱、來報時間、實時監測數據（檢測流量、流量、生態流量）、超限值、是否達標等信息。實時生態流量界面如下圖所示：

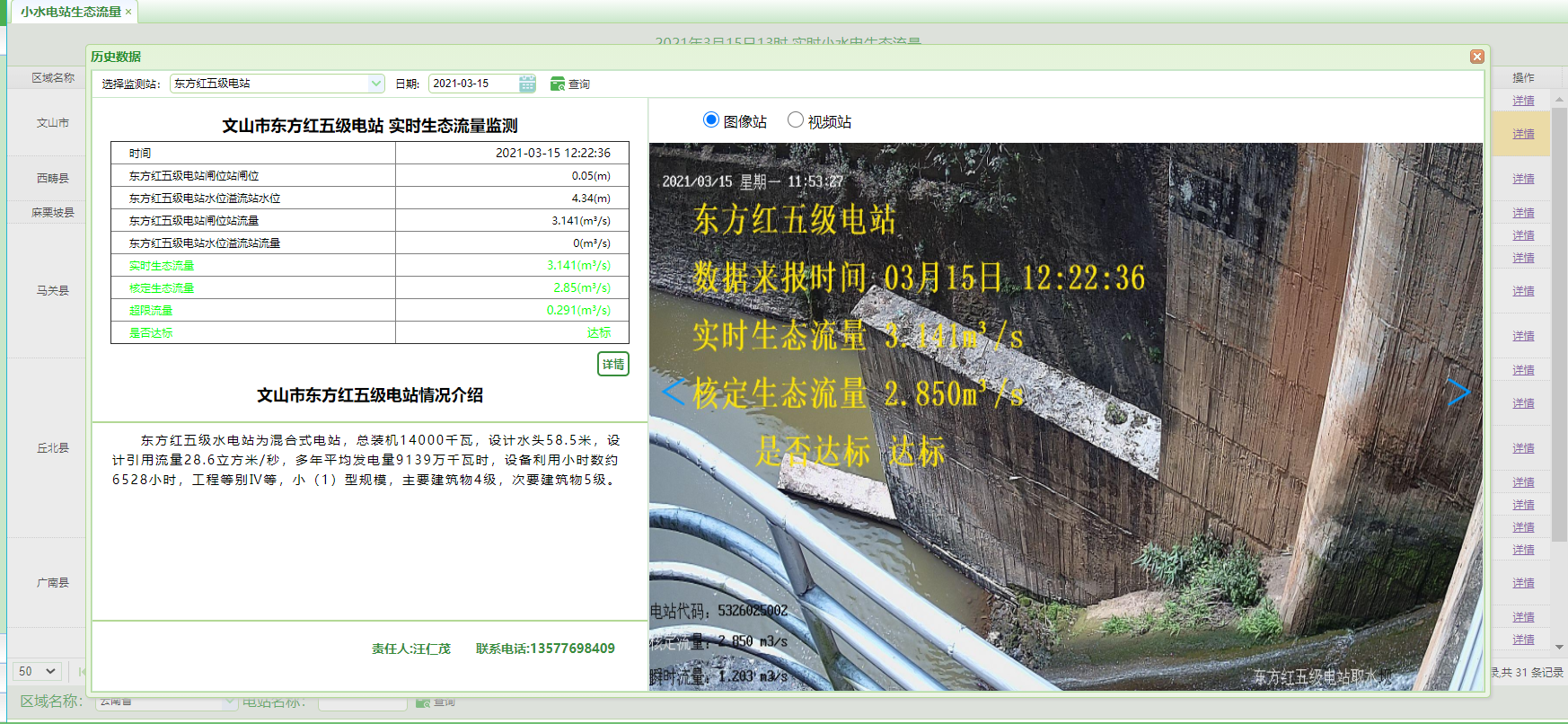

在最后一欄“操作”點擊“詳情”，可查看站點當天監測流量的合計值、基本值與超限流量，以及該監測站所屬電站的詳細情況介紹、該站點的視頻影像信息。如下圖所示：

當用戶要查看某一天具體的流量監測數據時，可在日期選擇框后選擇對應日期，具體方法參照“實時監測信息”中起止日期的選擇方法。

4.1.2 生態流量監測快報

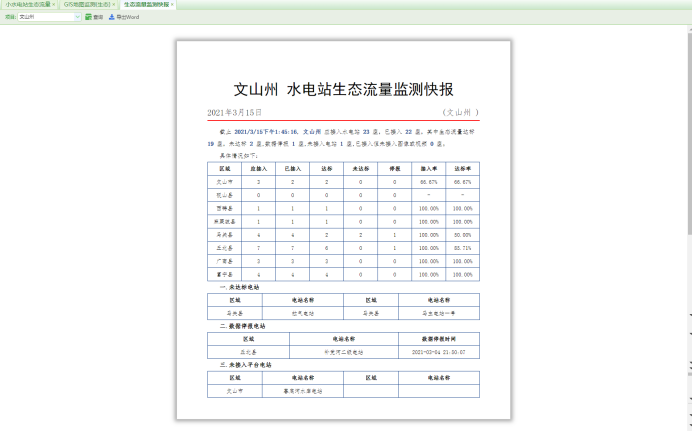

對應行政區下，所有站點的每天的數據視頻監測情況統計：

4.1.3 GIS地圖監測

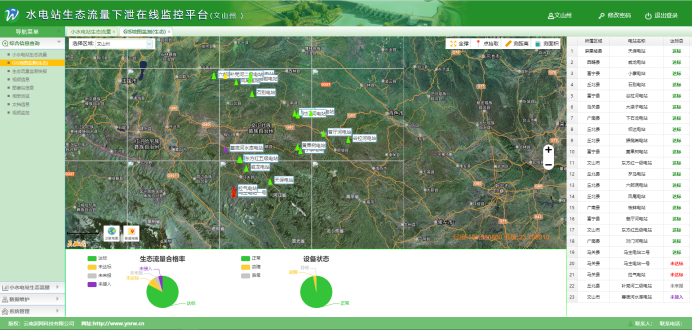

該頁面主要以地圖方式呈現對應行政區上的測站點的分布情況。如下圖所示：

最原始級別看到的是各個電站，點擊右側或進行地圖的放大與縮小，也可以鼠標滾輪進行縮放。

地圖頁面測算控制按鈕：

“信息控制”：開關可打開或者關閉信息控制頁面；

“全撐”：是在對地圖放大或者縮小操作后，點擊此處可回到最原始地圖大小；

“點拾取”：可以對地圖上每個點的經緯度進行獲取；

“測距離”：對地圖上兩個點的實際距離進行測算，雙擊結束；

“測面積”：對所選擇的一個區域進行面積測算，雙擊結束。

雙擊圖中紅色三角形圖標或雙擊信息控制下測站的名稱

可以顯示單個站點在地圖中的位置。

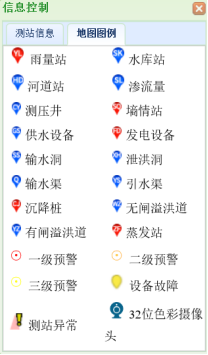

在地圖上各式各樣的符號，打開信息控制頁面，在地圖圖例中會指明不同符號代表的不同測站，具體如下所示：

當用戶具體點擊某個測站時，會進入測站詳細信息頁面，顯示當前測站的相關數據。

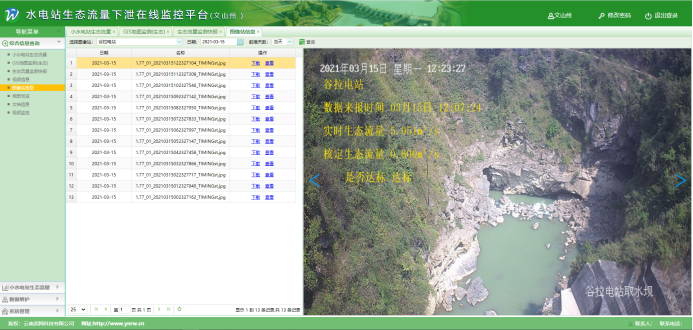

4.1.4 圖像站信息

對應行政區下，所有圖像站的實時監控記錄信息。圖像站信息界面如下圖所示：

4.1.5 視頻站信息

對應行政區下，所有視頻站的視頻實時監控記錄信息。視頻站信息界面如下圖所示：

用戶可點擊

下拉箭頭選擇所要查看的視頻站即可。按鈕詳細操作功能操作方法參照“實時生態流量”。

4.2 小水電站生態流量信息

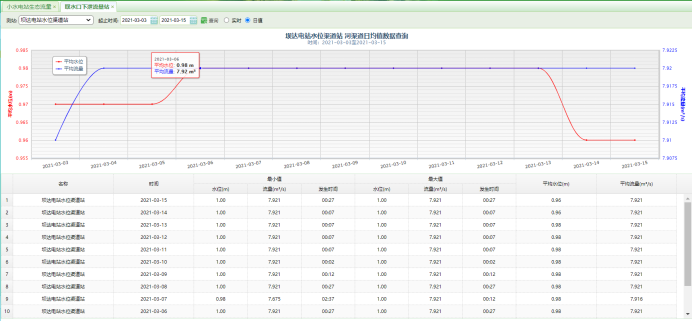

4.2.1 測站數據查詢

數據主要來源于水位計和閘位計的監測，查詢河渠道監測站的詳細數據信息，可以查詢一天、或者一個日期段的數據，提供了圖形顯示及表格顯示功能。蔡家村水電站水位溢流站河渠道日值過程線如下圖所示：

紅色過程線表示水位值，藍色過程線為流量值。頁面具體方法參照“實時監測信息”。

4.2.2日報表

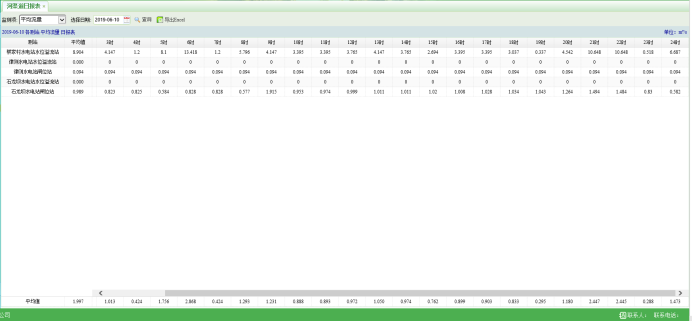

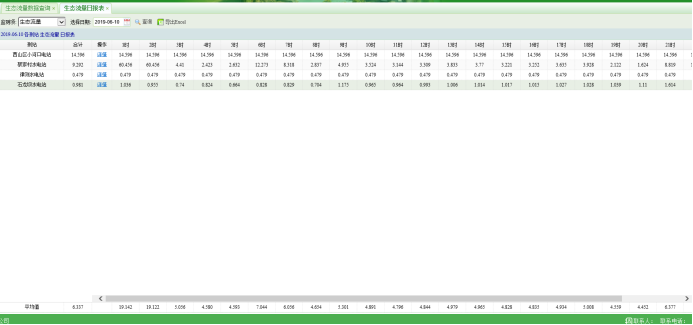

可快速查詢到監測站的水位、流量、供水量信息，主要功能包括：平均水位（流量）、每小時水位（流量）統計、每天的水位（流量）信息查詢和統計。河渠道平均流量2019年6月4日各個測站日報表如下圖所示：

在監測項中可點擊選擇查看平均流量或水位日期選擇可參照“實時監測信息”，點擊可將頁面數據導出至本地電腦，以Excel形式保存。點擊后彈出如下彈窗：

在保存中選擇另存為踏出如下彈窗：

在輸入文件名以及選擇保存位置，點擊保存即可。

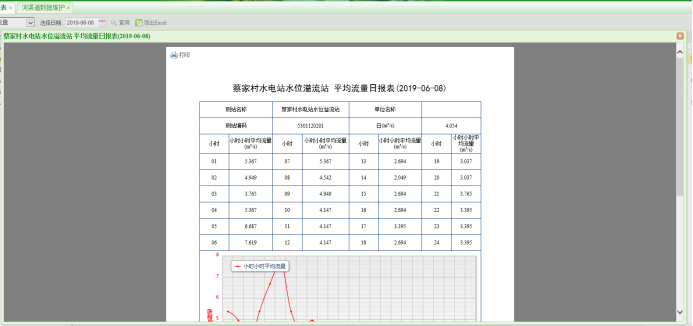

在“操作”欄點擊“詳情”，以圖表形式查看對應站點日報表，如下圖所示：

點擊左上角按鈕，在保證電腦與打印機連接的情況下，可將日報表打印出來。

4.2.3月報表

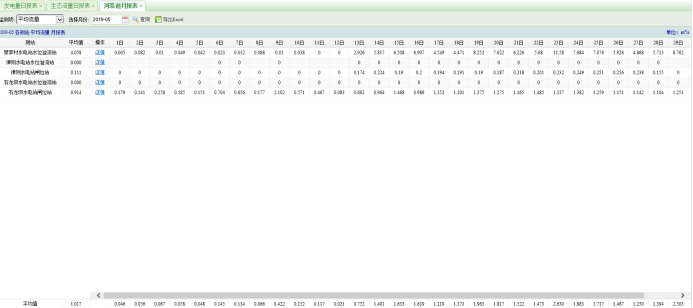

可快速查詢到監測站的平均水位、平均流量信息，主要功能包括：平均水位（流量）、每天平均水位（流量）統計、每月的平均水位（流量）信息查詢和統計。相關操作可參照河渠道日報表的操作步驟。河渠道平均流量2019年6月各個站點報表如下圖所示：

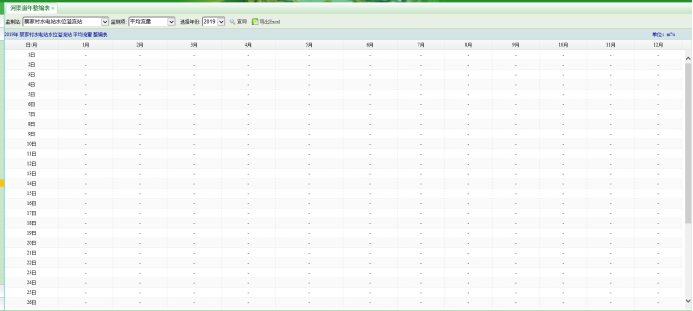

4.2.4年整編表

可快速查詢到監測站的水位、流量信息，主要功能包括：逐日平均水位（流量）、月平均水位（流量）統計、年平均水位（流量）統計、月最大值、最小值、年最大值、最小值等信息查詢和統計。相關操作可參照河渠道日報表的操作步驟。

白花林電站上游水位計河渠道平均流量2019年整編表如下圖所示：

4.2.5 生態流量數據查詢

可快速查詢到電站的流量信息，相關操作可參照河渠道日報表的操作步驟。姚關河五級電站生態流量數據查詢表如下圖所示：

4.2.6 生態流量月報表

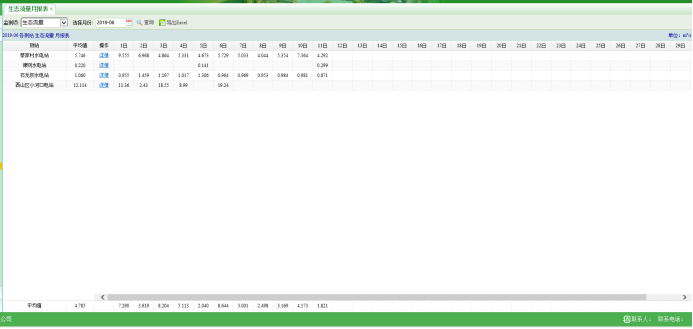

可快速查詢到測站的流量信息，主要功能包括：合計流量、日平均流量、等信息查詢和統計。相關操作可參照河渠道日報表的操作步驟。2019年6月各測站生態流量月報表如下圖所示：

4.2.7 生態流量年整編表

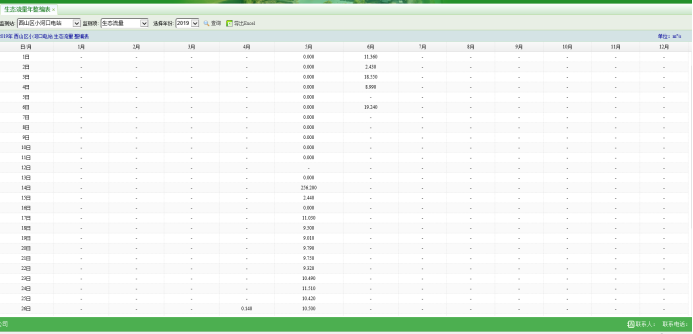

可快速查詢到測站的流量信息，主要功能包括：逐日平均流量、月合計生態流量統計、年平均流量統計、月最大值、最小值、年最大值、最小值等信息查詢和統計。相關操作可參照河渠道日報表的操作步驟。瓦窯河三級電站生態流量2018年報表如下圖所示：

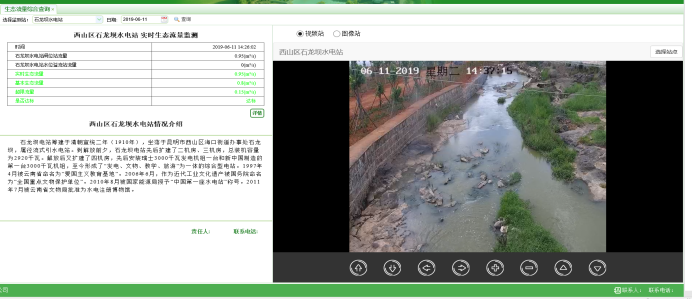

4.2.8 生態流量綜合查詢

可快速查詢到電站生態流量監測情況，主要功能包括：生態流量監測、電站情況介紹、視頻站等信息。相關操作可參照河渠道日報表的操作步驟。生態流量綜合查詢?nèi)缦聢D所示：

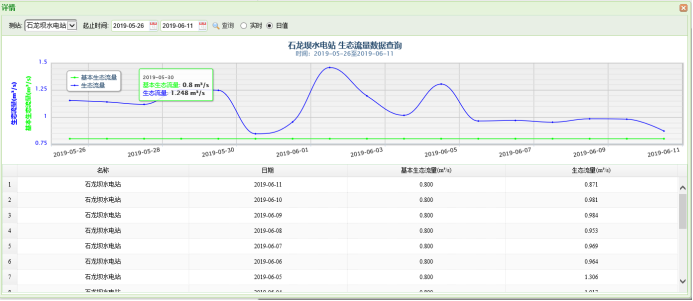

點擊會看到站點生態流量監測數據，以圖形和表格形式展示，如下圖所示：

4.2.9 生態流量月考核信息

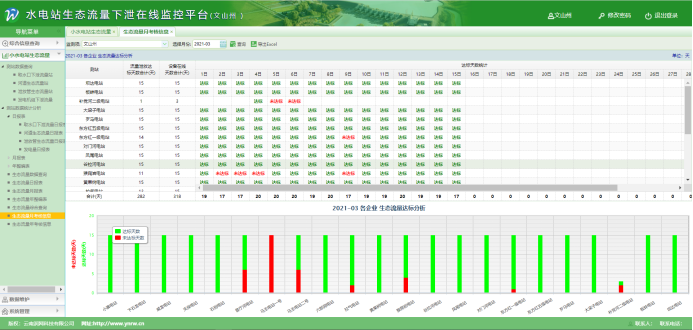

達標分析月統計可客觀的看出每個站點月流量是否達標，綠色柱狀圖表示達標天數，紅色柱狀圖表示未達標天數，顯示結果如圖所示：

點擊可選擇月份的，點擊可導出月流量達標情況。

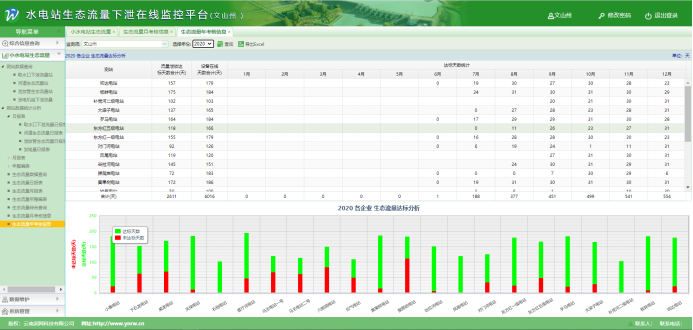

4.2.10 生態流量年考核信息

達標分析月統計可客觀的看出每個站點年流量是否達標，綠色柱狀圖表示達標天數，紅色柱狀圖表示未達標天數，顯示結果如圖所示：

點擊可選擇年份的，點擊可導出年流量達標情況。

4.3 系統管理

4.3.1 測站管理

該模塊主要是測站的管理，可查看、修改測站的相關信息，點擊輸入相應的測站名稱，點擊查詢即可查看對應測站信息.

在操作欄用戶可點擊分別可實現對測站信息進行修改、查看詳情功能。如下圖所示：

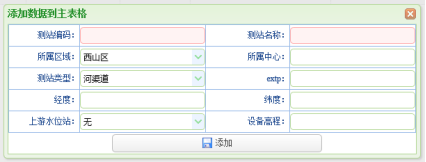

點擊彈出彈窗

用戶輸入對應信息點擊添加即可，紅色為必填框。

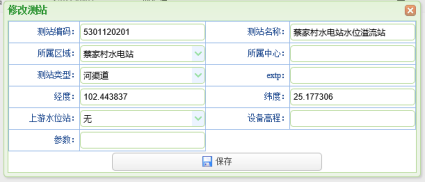

點擊彈出彈窗

用戶在對應框內輸入想要修改的內容即可。

4.3.2 用戶管理

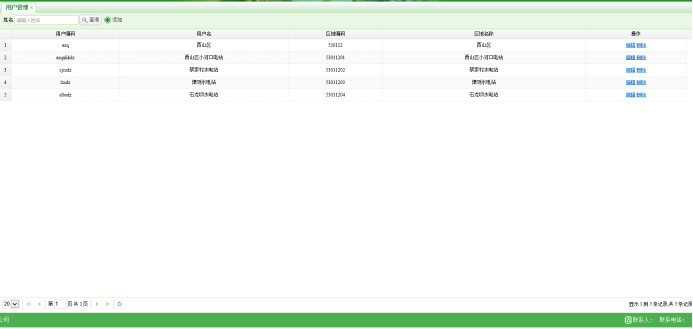

系統登陸用戶的設置與管理，在此可設置該系統登陸用戶的用戶名。

點擊可彈出如下彈窗：

輸入用戶姓名（即用戶名），用戶編碼（登陸時的登錄名，一般以字母組合），密碼系統默認123，選擇所屬區域，再選擇角色，點擊添加即可。

點擊在下圖彈窗中即可修改對應信息。

因?yàn)槊艽a經過加密處理，所以原始密碼會以圖中方式顯示，修改完對應信息之后點擊更新即可。點擊刪除，會彈出如下彈窗：

若要?jiǎng)h除用戶，點擊確定即可。注意：該操作會刪除登錄用戶，請謹慎操作！

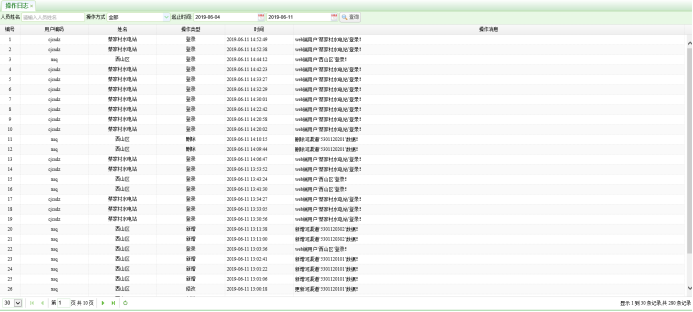

4.3.3 操作日志

可查看該系統的登陸用戶、登陸時間以及用戶的相關操作。相關操作可參照河渠道日報表的操作步驟。

4.3.4 區域管理

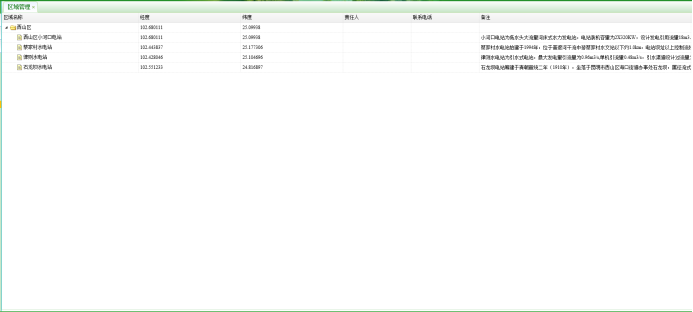

測站所在行政區的設置與管理，如下圖所示：

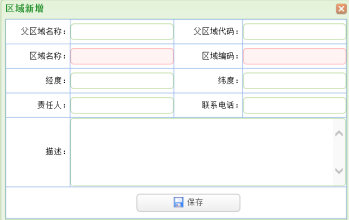

在對應項上單機鼠標右鍵，會彈出幾個選項，當選擇新增時會彈出如下彈窗:

輸入對應項信息，點擊保存即可，注意紅色框?yàn)楸靥铐?xiàng)。

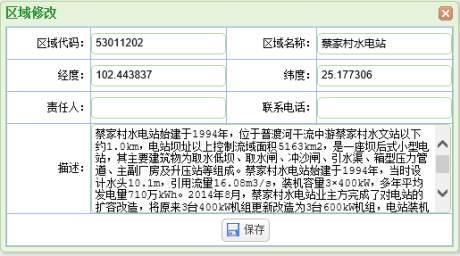

當點擊修改時會彈出如下彈窗：

可對框內顯示信息進行修改，修改完成點擊保存即可。

點擊刪除時會彈出用戶選擇對應選項即可。

4.3.5 流量計算方法管理

水位計、閘位計的水位、流量以及開度關系表的增加、修改、刪除。

用戶通過該計算公式的錄入，可通過測量的數據，計算最終供水量大小。

操作：從左到右，先選擇站點，再選擇計算方式，是查算表還是堰或是渠道，然后在詳細信息中輸入對應的數值，最后點擊保存即可。

系統實現河道站、輸水洞流量計算方法的多種選擇，如：

（1）通過公式計算。

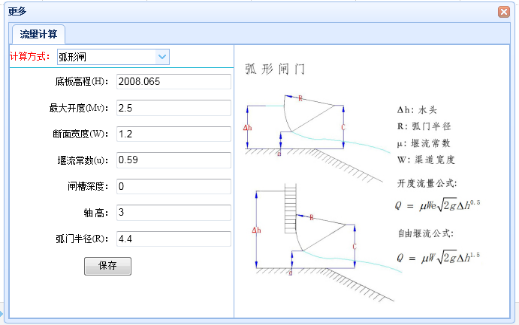

a）輸水洞計算：選擇計算方式，如流量查算表、泄洪洞輸水洞經驗公式、有閘溢洪道經驗公式、矩形平板閘、圓形平板閘、弧形閘、蝶閥。

輸水洞計算

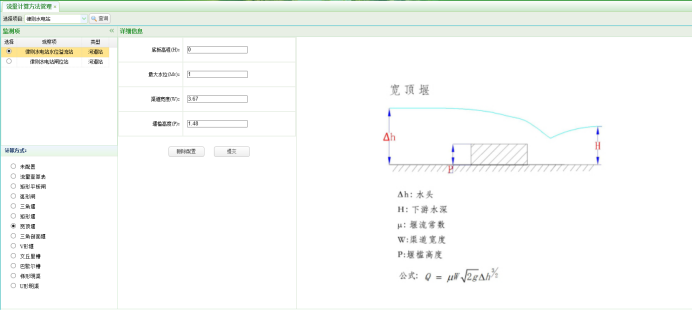

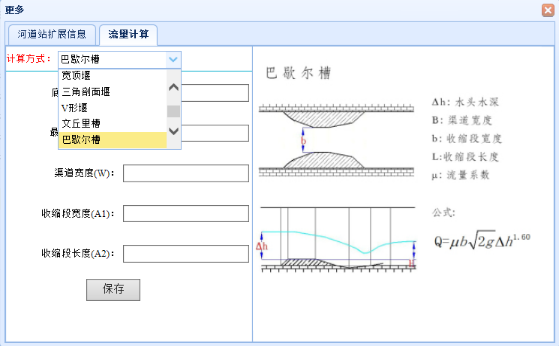

b）河道站計算：選擇計算方式，如明渠公式、三角堰、矩形堰、實用堰、寬頂堰、三角剖面堰、V形堰、文丘里槽、巴歇爾槽公式。

（2）通過水位流速儀測量

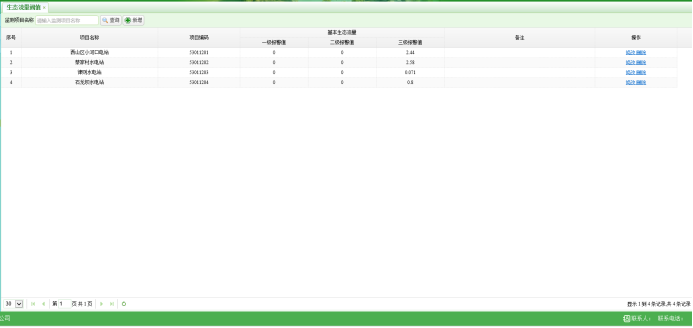

4.3.6 生態流量閥值

為測站的報警設置報警閥值，不同的測站設置不同級別的報警值的管理操作。當實際測量值達到不同級別報警值時，系統會自動發送短信到指定人手機上，以便提醒相關單位做出應急處理。

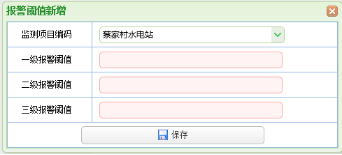

點擊時，會彈出

輸入相應的報警閥值，點擊保存即可。

點擊彈出，輸入要修改的數值，點擊保存即可。注意檢測項目名稱不可修改。

點擊彈出選擇對應選項即可。

系統實現來報值超限報警，其流程為：

4.3.7 圖像站管理

對應行政區下接入的視頻或圖像站的管理，為系統增加、修改、刪除圖像站或視頻站。界面如下所示：

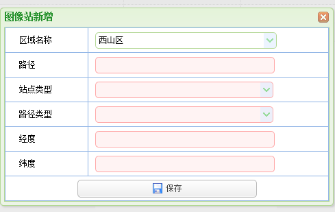

點擊時，彈出在對應框內輸入相應信息，點擊保存即可。

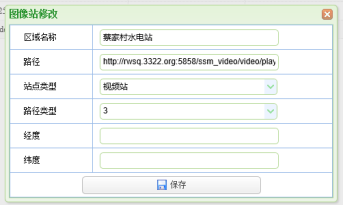

點擊時，彈出修改對應信息，點擊保存。

點擊刪除時，彈出選擇對應選項即可。

注意！在新增和修改時，一定要按照下方的填寫規則進行填寫。
