適用于山洪預警監測系統的使用過程。

山洪預警監測系統可以有效提高水資源基礎信息管理與應用水平，目前水利局內部大量資料和信息仍以手工作業為主，對數據的電子化僅限于日常的公文打印及傳輸。既無法實現對各類基礎資料信息的有效管理、維護，更無法做到信息共享，對這些信息的有效應用顯得尤為重要。這嚴重影響到水利局管理水平的提高，而且無法對其管轄的分局做到及時、準確和全面了解掌握水庫發展的狀況。利用現代信息技術對水庫長期積累的數據信息進行整編，并使其成為規范化、數字化的電子信息資源，有效互聯網技術，實現信息的最大化利用，從而逐步提高水庫基礎信息的管理與應用水平，是目前水庫管理迫切需要的，是水庫信息化建設中最基 礎、最核心和最重要的工作之一。

根據目前現狀，本次業務內容分為以下幾部分：

（1）基礎信息采集站設計及建設

設計和建設山洪預警監測系統，包括：主要水源地水庫水位、雨量信息采集站、河道水位站等。

（2）通信線路進行設計及建設

采用現代通信技術，設計和建設山洪預警監測系統基礎信息子系統及相應采集站點、監控子系統和視頻監視子系統與水庫信息化管理中心之間，以及與州水務局和省水利廳之間的通信線路。

（3）信息化管理中心設計及建設

設計和建設山洪預警監測系統信息化管理中心計算機網絡和數據庫管理系統，信息管理中心負責收集、匯總、整理和存儲水庫基礎數據，實現水庫信息管理數字化，建設統一的綜合數據庫對數據進行存儲及管理，包括基礎水利數據、基本情況數據、地理信息數據等，需要建設綜合數據庫對這些數據進行長期存儲和管理，為其他業務應用軟件的運行提供基礎支撐。

計算機網絡系統是各種業務的運行平臺，為各級水庫管理機構之間數據、圖像等各種信息提供高速可靠的傳輸通道。

（4）山洪預警監測系統建設

山洪預警監測系統建設將涵蓋水庫管理的主要業務范圍，從不同的業務功能，可劃分為五個方面：水庫信息實時采集處理系統、水庫監測信息管理系統、配水調度管理系統、應急管理系統和信息統計與發布平臺。

1.1 軟件主要功能

中心站軟件系統的基本功能為自動輸入資料，并采用先進的監測方法進行實時監測，因此需要有完備的數據庫管理系統的信息管理支持。水情中心站主要由網絡，數據庫，信息接收與處理、水情預報模型庫、實時洪水預報及應用軟件系統等部分組成，具有以下主要功能：

（1）遙測信息接收與處理：通過水情工作站對來自超短波遙測終端等的實時遙測信息的接收、譯碼、甄別、合理性檢查、處理，得到各遙測站的實時遙測資料，并形成原始數據庫；

（2）資料編輯、整理與入庫：向數據庫輸入接收的實時水雨情資料、氣象信息，缺漏資料插補、編輯，將實時水位、雨量資料整理成符合水情預報要求的時段資料并存入數據庫，并將水位站的水位轉換為流量存入數據庫；

（3）數據庫管理：生成水情數據庫，維護數據庫的完整性、一致性，訪問權限的管理，高效復制及定期備份計劃，并保證數據庫訪問的高效性；

（4）報警功能：遙測站運行狀態的多級報警設置，水情值超限報警等；

（5）遙測網絡參數設置：遙測站參數設置，遙測系統的工作體制設定；

（6）數據統計分析及報表；按日、月、年及洪次統計水情資料，按需求生成、輸出各類水情報表；

（7）信息查詢：支持用戶以圖形、表格方式查詢各種時段的各類實時或歷史水情信息及相關圖表；

（8）遙測系統網絡數據庫結構統一使用規定的數據結構，可以方便的和其它自動監測系統連接。

1.2 軟件特點

1)先進性好：在Windows的64數據結構位平臺上，選用計算機編程語言JAVA最新版，按B/S結構設計開發的系統軟件包；

2)實時性強：基于網絡應用層開發的數據通訊程序，使各工作站之間的實時數據傳輸及動態數據的反應速度得到保證；

3)支持多種數據庫；

4)開放性：全系統采用設置定義結構，圖形報表輸出采用非編程定義，完全向用戶開放，系統變化、站點增減、圖形表格輸出均可由用戶自行定義；

5)擴展性：便于將來系統的擴展并減少了編程調試工作量。

6)數據庫標準化：以《國家防汛指揮系統工程實時水雨情庫表結構》定義數據庫表結構，使數據庫表結構更合理、更通用，為將來在省內乃至全國范圍內充分做到互連、互通及互操作提供了基礎的條件。

1 系統登陸

1、進入系統

在保證電腦網絡連接正常的情況下，首先在電腦桌面打開瀏覽器，輸入網址http：//sh.ynrw.cn/，輸入用戶名以及密碼，可直接進入“山洪災害監測及報警平臺系統”

1 系統詳細功能介紹

1.1 綜合信息

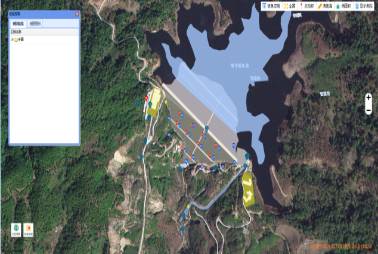

1.1.1 預警地圖監測

預警地圖監測頁面將地圖與監測數據相結合，方便用戶快捷清晰查看測站的監測信息。

功能介紹：

1、主工作區（地圖頁面）

結合超圖的較強的空間分析功能，可在該頁面進行以下操作：

l 全撐

在地圖頁面進行放大縮小操作后，點擊“全撐”可返回原始地圖大小頁面。

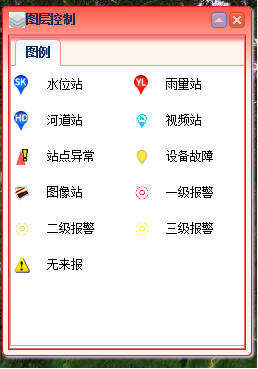

l 圖層選擇

點擊“圖層選擇”彈出如下彈窗，用戶可根據需求查看地圖上顯示圖標所代表的的含義

l 點拾取

點擊“點拾取”，再點擊地圖任意一個地方，會顯示當前經緯度坐標。

l 雨量分析

點擊“雨量分析”，可按等值線和等值面對雨量進行分析，點擊“清除雨量分析”可清除分析結果。

l 地圖量算

可在地圖頁面對區域進行距離量算和面積量算。

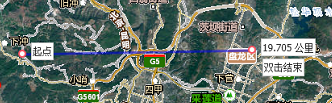

距離量算：點擊“距離量算”，在地圖頁面會顯示以下圖標，在要測量的位置上點擊鼠標，雙擊鼠標即可彈出測量的距離數據。

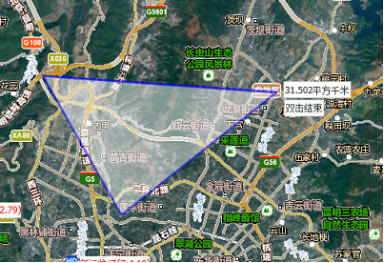

面積量算：點擊“面積量算”，移動并點擊鼠標，繪制需要測量的區域，雙擊鼠標即可彈出需要測量的面積數據。

清除量算：點擊“清除量算”，可將頁面測算的數據清除。

l 地圖操作

加減符號分別對應地圖的放大與縮小，右下角

顯示的是鼠標移動到指定位置所對應的經緯度。

l 地圖圖標

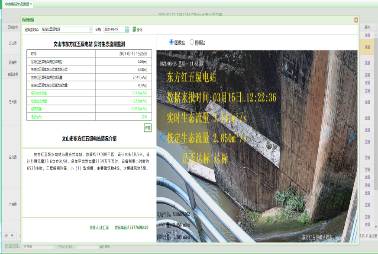

將鼠標移動到站點圖標上，會顯示該測站的實時數據以及站點圖片。

點擊站點圖標，會顯示該測站的詳細信息，包括雨量查詢、雨情數據、測站信息、極值信息、時段雨情分析、測站預警信息等，如下圖所示：

在起止時間

上單擊會彈出日歷

供選擇日期，單擊向前翻一年，單擊向前翻一個月，

單擊中間的文字彈出對話框，可快速選擇輸入具體的年月，單擊月份回到具體月份對應的日歷框，單擊向后翻一月，單擊向后翻一年。點擊下方可快速轉到今天的時間，單擊可關閉日歷框。再確認完起止時間后，在選擇框選擇實時數據或者日值數據，點擊出現查詢數據。在分別對應折線圖、柱狀圖、刷新、下載功能。

2、詳細信息（右側數據欄）

“選擇區域”：可進行行政區選擇；

“降雨時段”：當前時間到過去不同時間段的累計降雨量變化。

“測站名稱”：初始打開頁面默認顯示全部類型測站，用戶可根據需求自行選擇顯示測站類型，在對應測站前打勾即可。

監測數據：在表中以測站名稱、監測值、狀態、定位以及操作顯示了測站監測數據。

監測值以

箭頭向上、向下、水平表示出數值的變化；

點擊可查看站點在地圖的位置，點擊可查看站點詳細信息；

頁面底端還有數據自動刷新倒計時

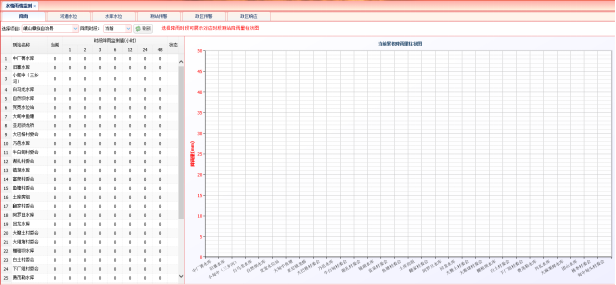

1.1.1 水情雨情監測

水情雨情監測是通過一張表清晰明了的展示當前數據，一個表格的方式表示，一個柱狀圖的方式表示。它主要包括降雨、河道水位、水庫水位、測站預警、政區預警、政區響應?？筛鶕?jù)需求點擊查看，如圖所示：

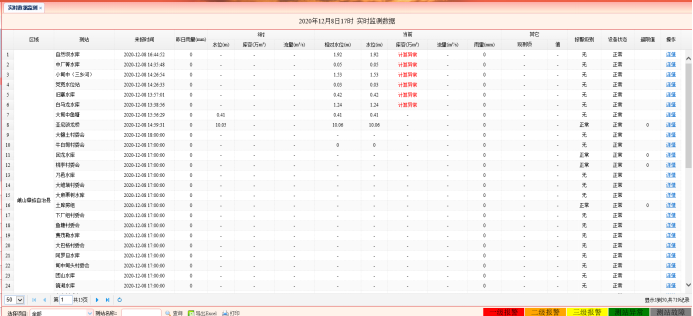

1.1.1 實時數據監測

實時數據監測頁面展示各個地區站點的最新一條來報數據，通過一張表實現自動監測站監測信息、報警信息、設備狀態信息；進入實時數據監測功能界面如圖所示：

在左下角點擊可選擇區域，

測站名稱框內輸入所要查看的測站，點擊“查詢”稍等片刻即可。在頁面有控制一頁顯示信息條數的控制按鈕分別可以選擇50/100/200條信息，翻頁按鈕可以進行前后頁，單擊可以翻到首頁，單擊

可以向前翻一頁，單擊可以向后翻一頁，單擊可以翻到尾頁，在輸入框

中輸入回車確認可以快速翻閱具體頁面，單擊刷新按鈕可以刷新頁面數據。

點擊可導出EXCEL,也可打印。

設備狀態分為五種狀態。

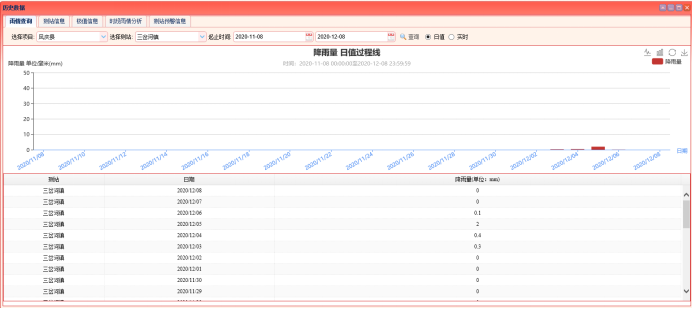

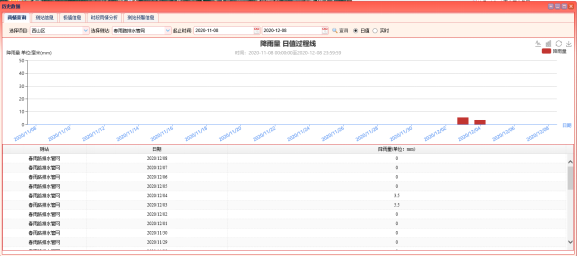

點擊表格中最右側的操作欄中會彈出歷史數據對話框如圖所示：

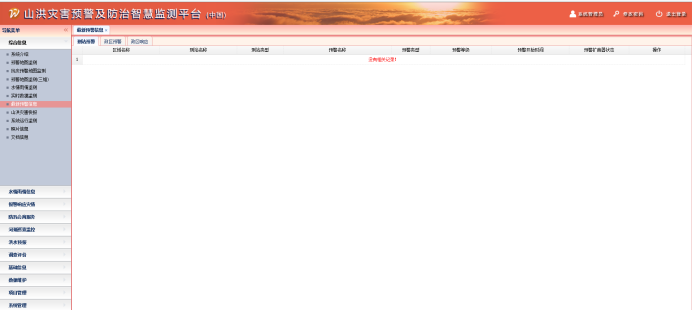

1.1.1 最新預警信息

點擊綜合信息下的“最新預警信息”，會出現最近的預警信息情況。如果有預警發生，此圖會顯示該地區的報警信息并伴有報警聲音，可關閉聲音，也可結束預警。如圖所示：

最新預警信息包括測站預警、政區預警和政區響應三個模塊，測站預警是指，當某測站發生降雨量超限，發大水，此處會顯示某測站報警信息；政區預警是指，當某區域的某測站發生報警，會在此顯示；政區響應是指，某區域某測站發生報警，政區作出的處理情況。如圖：

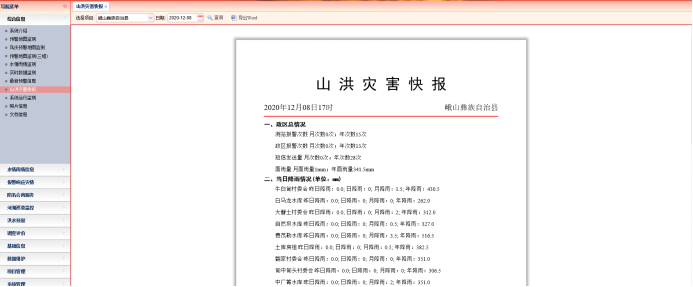

1.1.1 山洪災害快報

查看行政區的災害統計信息，點擊綜合信息下的“山洪災害快報”，會出現當天的災害快報統計情況，如圖所示：

左上角可選擇所需日期，點擊查詢即可看到結果。

點擊可導出EXCEL。

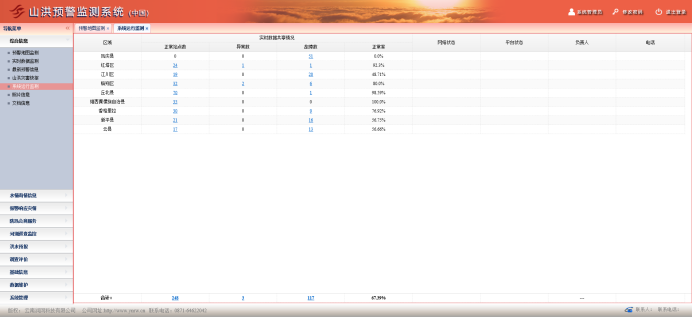

1.1.1 系統運行監測

查看各個行政區當日實時數據情況，即各個站點的運行情況，主要有：區域、正常站點數、異常數、故障數、正常率等幾大模塊，進入系統運行監測功能界面如圖所示：

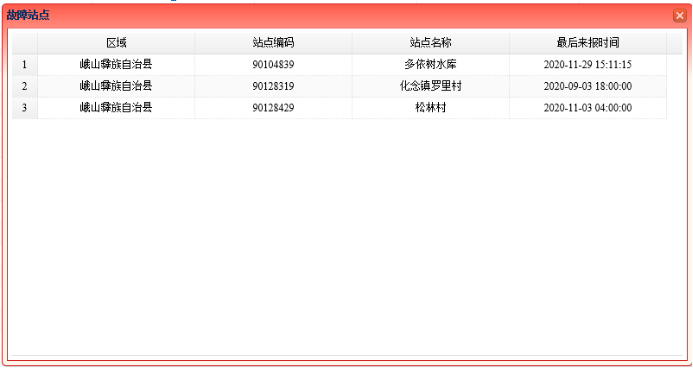

點擊故障數字即可查看該區域的故障站點和最后來報時間

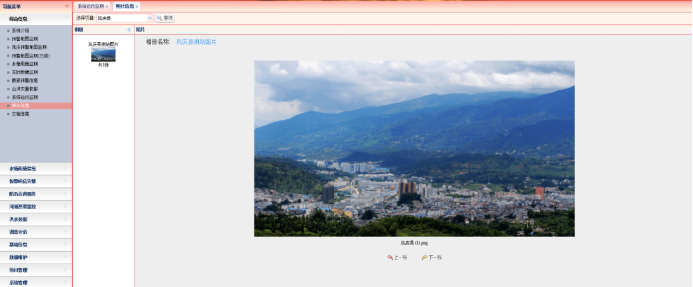

1.1.1 照片信息

查看各個行政區站點照片、水庫照片等，進入照片信息功能界面如圖所示：

左側為相冊名稱，點擊相冊可在頁面中間查看該相冊內的圖片，點擊

可翻動查看照片。

1.1.1 文檔信息

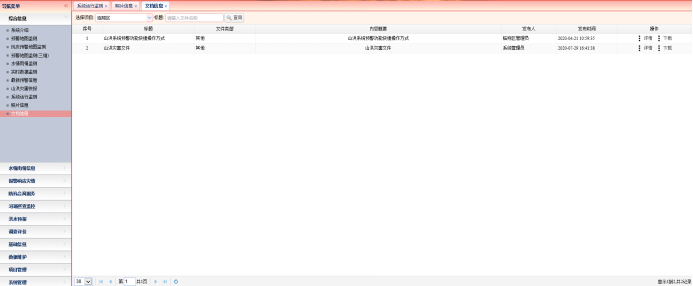

查看各個行政區文檔信息等，進入文檔信息功能界面如圖所示：

在標題后輸入文件名稱，點擊“查詢”可快捷查找相關文檔，點擊

可在網頁上預覽文檔，點擊可將文檔下載到本地。點擊“下載”，會在頁面下方彈出如下彈窗：

點擊保存后的下拉箭頭，選擇另存為將文檔保存到指定地方。

1.1 水情雨情信息

1.1.1 數據查詢

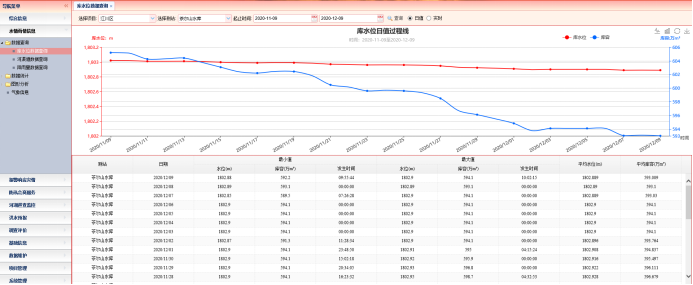

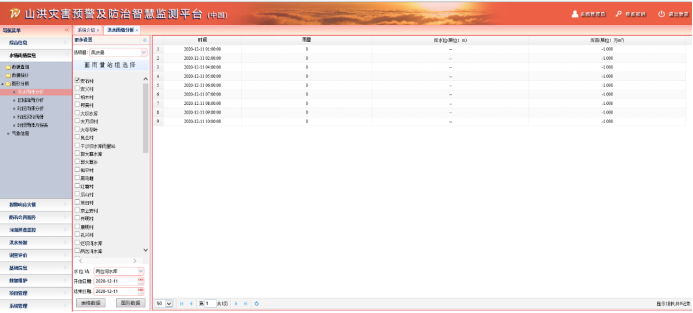

1.1.1.1 庫水位數據查詢

庫水位數據主要來源于水庫水位站的監測，查詢庫水位監測站的詳細數據信息，可以查詢一天、或者一個日期段的數據，提供了圖形顯示及表格顯示功能。庫水位站的數據也以“日值”和“實時”兩種方式呈現，如下圖所示：

在可選擇相應的區域和水庫，在起止時間上

單擊會彈出日歷框供選擇日期，單擊向前翻一年，單擊

向前翻一個月，單擊中間的文字彈出對話框可快速選擇輸入具體的年月，單擊月份回到具體月份對應的日歷框，單擊向后翻一月，單擊向后翻一年，最后選擇具體日期對話框自動關閉，點擊下方可快速轉到今天的時間，單擊可關閉日歷框。再確認完起止時間后，在選擇框選擇實時數據或者日值數據。點擊

即可查詢數據。

右上角分別對應折線圖、柱狀圖、刷新、下載功能。

點擊可隱藏或顯示對應曲線，灰色即為關閉，有顏色即為打開。

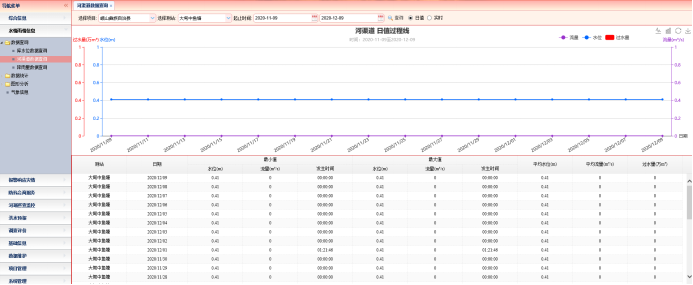

1.1.1.1 河渠道數據查詢

河渠道數據主要來源于入流水位站和出流水位站的監測，查詢河渠道監測站的詳細數據信息，可以查詢一天、或者一個日期段的數據，提供了圖形顯示及表格顯示功能。如下圖所示：

右上角分別提供不同的功能，折線圖、柱狀圖、刷新、下載功能。

頁面詳細功能參照“庫水位數據查詢”。

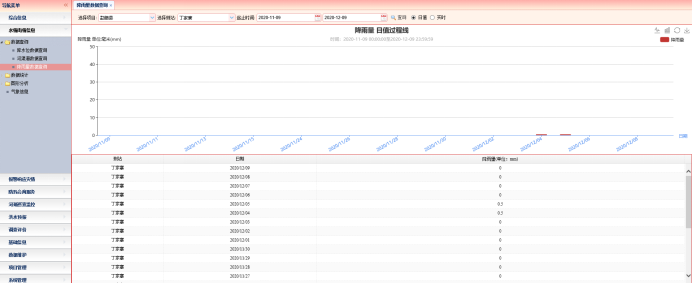

1.1.1.1 降雨量數據查詢

查詢雨量監測站的詳細數據信息，可以查詢一天、或者一個日期段的數據，提供了圖形顯示及表格顯示功能。如下圖所示：

頁面詳細功能參照“庫水位數據查詢”。

1.1.1 數據統計

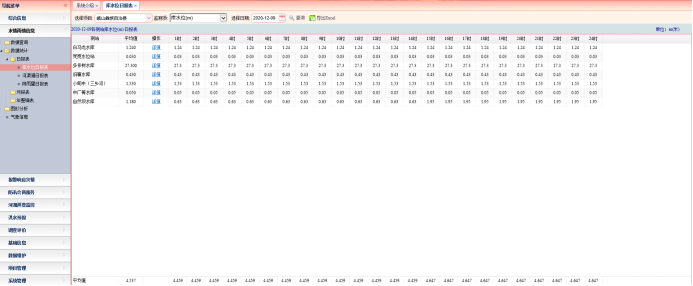

1.1.1.1 日報表

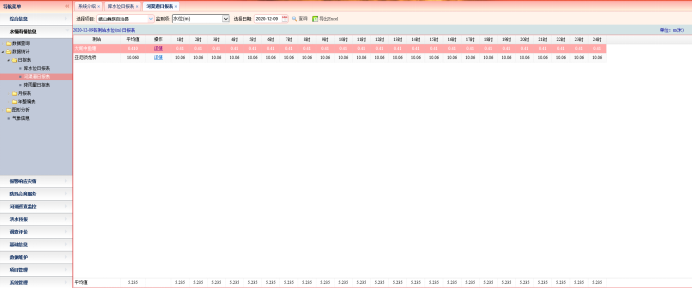

l 庫水位日報表

可快速查詢到水庫水位站水位、庫容信息，主要功能包括：平均水位（庫容）、每小時水位（庫容），每天的水位（庫容）信息查詢和統計。

在監測項中，可進行庫水位和庫容的選擇，點擊庫容后，再選擇

點擊即可出現用戶所要查詢的頁面信息。點擊

即可將報表導出到Excel表。日報表如下圖所示：

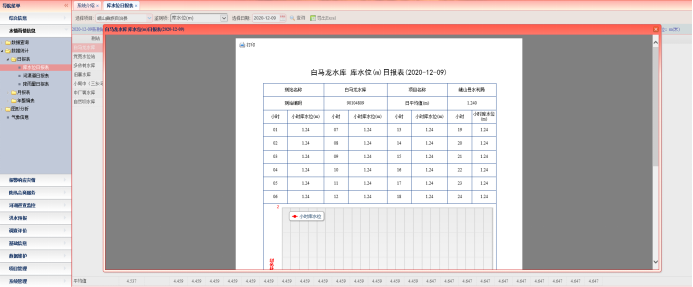

在所有報表界面，都可點擊查看報表，該報表點擊左上角打印即可，如下圖所示：

l 河渠道日報表

可快速查詢到河道站的水位、流量、過水量信息，主要功能包括：平均水位（流量或過水量）、每小時水位（流量或過水量）統計、每天的水位（流量或過水量）信息查詢和統計。日報表如下圖所示：

頁面詳情功能請參照“庫水位日報表”。

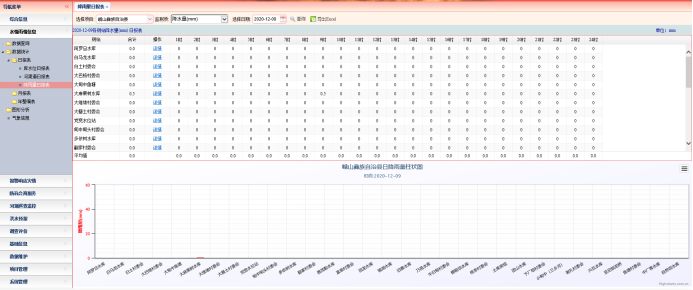

l 降雨量日報表

可快速查詢到水位站、雨量站的降雨量信息，主要功能包括：總降雨量、每小時降雨量，每天的降雨量信息查詢和統計。日報表如下圖所示：

頁面詳情功能請參照“庫水位日報表”。

1.1.1.1 月報表

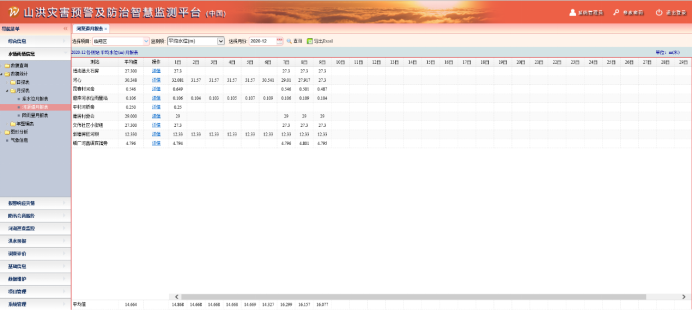

l 庫水位月報表

可快速查詢到水庫水位站平均庫水位、平均蓄水量信息，主要功能包括：平均水位（庫容）、每天水位（庫容），每月的水位（庫容）信息查詢和統計。

在監測項中，可進行平均庫水位和平均蓄水量的選擇，當用戶點擊平均庫水位后，再選擇月份，點擊查詢

便可出現用戶所要查詢的頁面信息。點擊即可將報表導出到Excel表。

l 河渠道月報表

可快速查詢到河道站的平均水位、平均流量、供水量信息，主要功能包括：平均水位（流量或供水量）、每天平均水位（流量或供水量）統計、每月的平均水位（流量或供水量）信息查詢和統計，可導出EXCEL表。月報表如下圖所示：

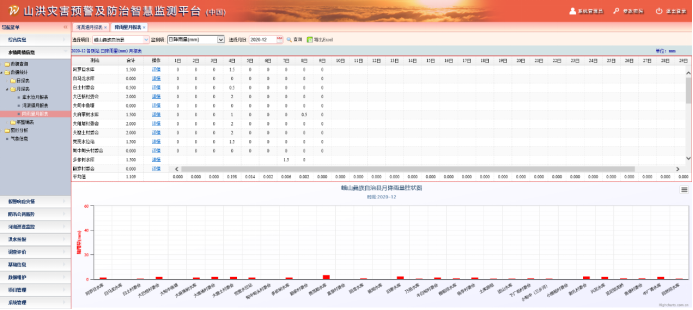

l 降雨量月報表

可快速查詢到水位站、雨量站的日降雨量信息，主要功能包括：總降雨量、每天降雨量，每月的降雨量信息查詢和統計，可導出EXCEL表。如下圖所示：

1.1.1.1 年整編表

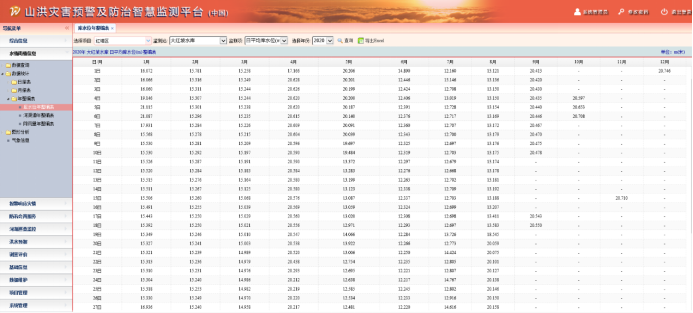

1. 庫水位年整編表

可快速查詢到水庫日平均庫水位、日平均蓄水量信息，主要功能包括：逐日平均水位、月平均水位統計、年平均水位統計、月最大值、最小值、年最大值、最小值、等信息查詢和統計。

在監測站中，可隨監測站點選擇，在監測項中，可進行日平均庫水位和日平均蓄水量的選擇，當用戶點擊日平均庫水位后，再選擇年份

點擊查詢便可出現用戶所要查詢的頁面信息。點擊即可將報表導出到Excel表。

年報表如下圖所示：

1. 河渠道年整編表

可快速查詢到河道站的日平均水位、日平均流量、日平均供水量信息。主要功能包括：逐日平均水位（流量、供水量）、月平均水位（流量、供水量）統計、年平均水位（流量、供水量）統計、月最大值、最小值、年最大值、最小值等信息查詢和統計。相關操作可參照庫水位年報表的操作步驟。

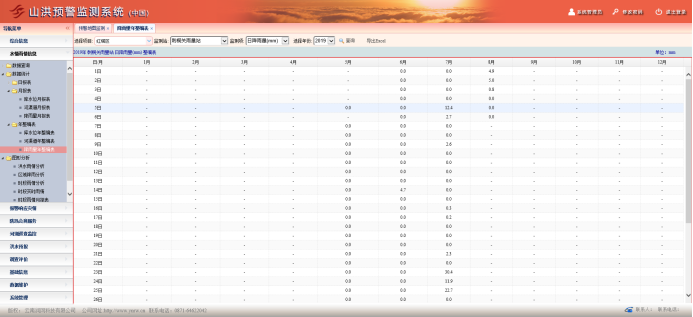

1. 降雨量年整編表

快速查詢到水庫的降雨信息，主要功能包括：逐日平均雨量、月雨量統計、年雨量統計、月最大值、最小值、年最大值、最小值、平均值降雨等信息查詢和統計。相關操作可參照庫水位年報表的操作步驟。年報表如下圖所示：

1.1.1 圖形分析

1.1.1.1 洪水雨情分析

能夠快速查詢到區域內水庫測站的降雨量、水位、庫容間的關系曲線圖，清晰的反映出降雨量與水位庫容的變化關系。提供表格數據與圖形數據兩種形式。

在左上角的選擇需要查詢的區域，左下角選擇需要統計的水位站，選擇開始日期及結束日期點擊“表格數據”按鈕即可彈出表格的形式查詢洪水雨情分析數據，點擊“圖形數據”按鈕即可彈出圖形的形式查詢洪水雨情分析圖形。界面如圖所示：

在“圖形數據”中，打開右上角窗口，可打印各種格式的圖表。

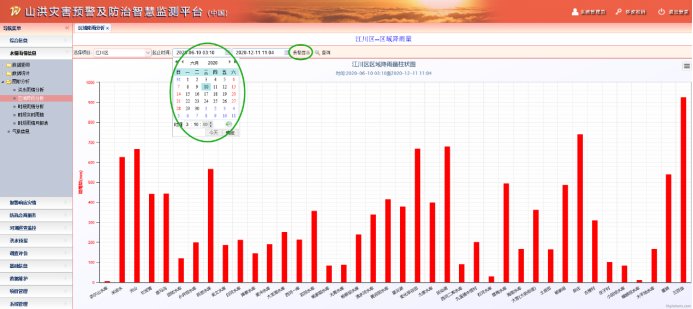

1.1.1.1 區域降雨分析

能夠快速查詢到區域范圍內不同測站的降雨量在不同時間段的數值。提供“表格顯示“與”圖形顯示“兩種形式。查詢時間可精確到某時某分，表格可導出Excel表。如圖所示：

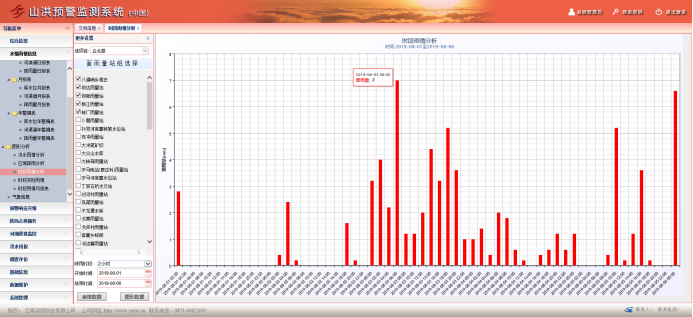

1.1.1.1 時段雨情分析

能夠快速查詢到區域范圍內不同測站的降雨量在不同時間段的數值。提供“表格“與”圖形“兩種形式。在左上角的“選項卡選擇需要統計的雨量站，再在左下角選擇降雨時段降雨時段和時間可自由選擇。再點擊”表格數據

“按鈕即可以表格的形式查詢時段雨情分析數據，點擊“圖形數據”按鈕

即可以圖形的形式查詢時段雨情分析圖形，界面如圖所示：

1.1.1.1 時段實時雨情

能夠快速查詢到區域范圍內不同測站的降雨量截止到當前來報時間，過去不同時間段的數值。點擊

可導出EXCEL表和打印。界面如圖所示：

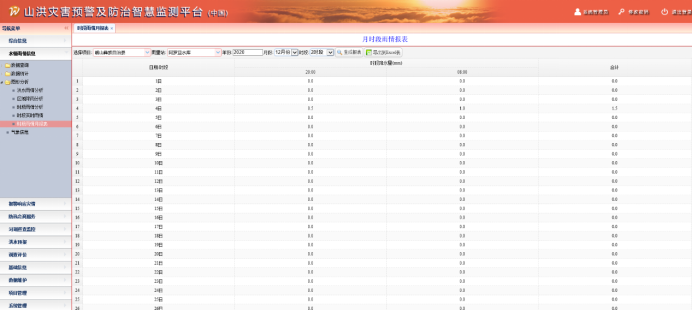

1.1.1.1 時段雨情月報表

能夠快速查詢不同站點各年各月各時段段的雨量報表，將每天劃分為2時段、3時段、4時段、6時段、8時段、12時段。查詢結果如下所示：

點擊

可快速選擇想要查詢的年份，點擊可快速查找月份和時段。點擊可生成報表和導出Excel表。

1.1.1 氣象信息

查詢當?shù)貧庀髼l件信息，通過接入中國天氣平臺查看。

1.1 報警響應災情

1.1.1 最新預警信息

快速查看最新預警信息，分別是測站預警、政區預警、政區響應三個模塊，詳情請參考“綜合信息”里的最新預警。

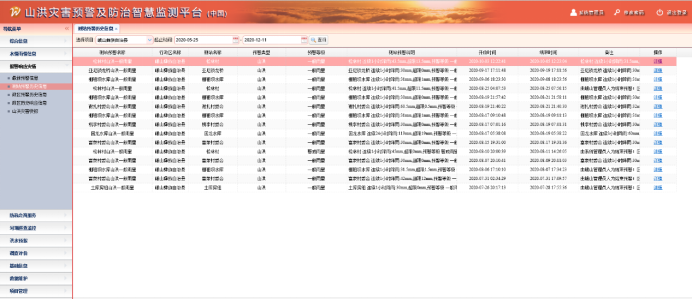

1.1.1 測站預警歷史信息

記錄了測站的歷史預警，主要有預警名稱、行政區名稱、測站名稱、預警類型、預警等級、預警說明、開始時間、結束時間等信息，如下圖所示：

1.1.1 山洪災害快報

將政區總情況和當日降雨情況、當前測站報警情況等信息匯總為一個報表，方便快捷的查看各項數據信息。在工具欄可以選擇相應的區域、日期進行查詢，只能查看當天的數據，生成的水情快報。主要統計了政區總情況、當日降雨情況、當前測站報警情況等。

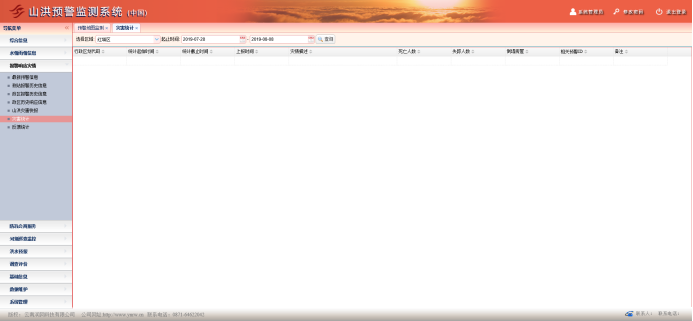

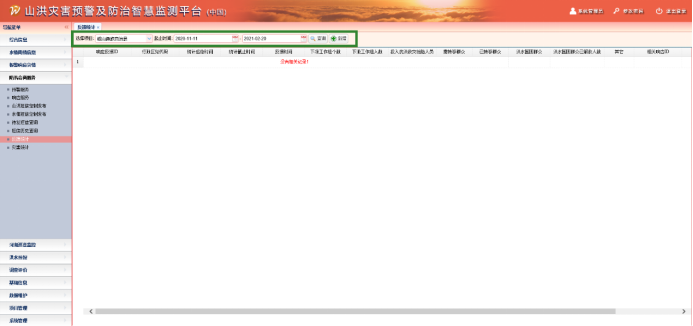

1.1.1 災害統計

通過行政區代碼、統計起始時間、統計截止時間、上報時間、災情描述、死亡人數、失蹤人數、倒塌房屋等顯示災害統計信息，如下圖所示：

1.1.1 反饋統計

通過響應反饋ID、行政區代碼、統計起始時間、統計截止時間、反饋時間、下派工作組個數、下派工作組人數、投入抗洪救災搶險人員、需轉移群眾、已轉移群眾、洪水圍困群眾等顯示反饋統計信息，

1.1 防汛會商服務

1.1.1 預警服務

內部預警功能查看以及外部預警啟動功能，如下圖所示：

內部預警會按照區域顯示，若該區域有多個站點發生內部預警信息，可點擊該記錄最后一項“詳情”進行查看。下方顯示的是內部預警已發送短信人員名單和短信詳情。

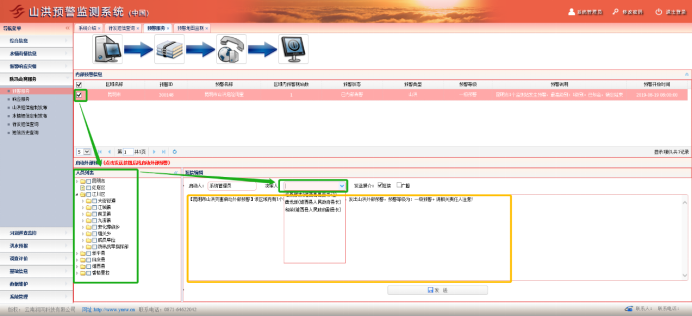

外部預警界面如下圖所示：

點擊外部預警，在已產生的內部預警信息中勾選要發布外部預警信息的預警記錄，下方短信發送內容會自動讀取內部預警信息內容（黃框所示內容），用戶可手動編輯信息內容。在左側人員列表中勾選外部預警人員，啟動人是當前系統登錄用戶名稱，不可更改，決策人是預警人員中的領導人員，可選擇。

依據領導指令，點擊啟動外部預警。

外部預警后，按照領導指令進行指令發布（包括短信、廣播，可輪流多次發布）。

本次應急響應全部完成后，點擊停止預警結束本次預警。

1.1.1 響應服務

按報警測站、報警類型、時間、位置經度、位置緯度、報警描述、分析類型、決策分析、決策分析時間、操作等查看水雨旱情分析信息，

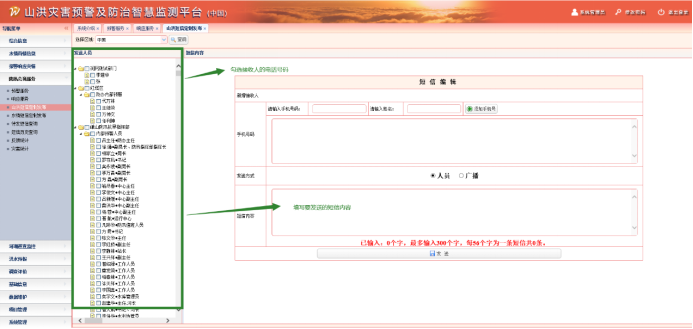

1.1.1 山洪短信定制發布

用戶可手動發送山洪短信。

一、 已有聯系人短信發送：

二、 新增聯系人短信發送：

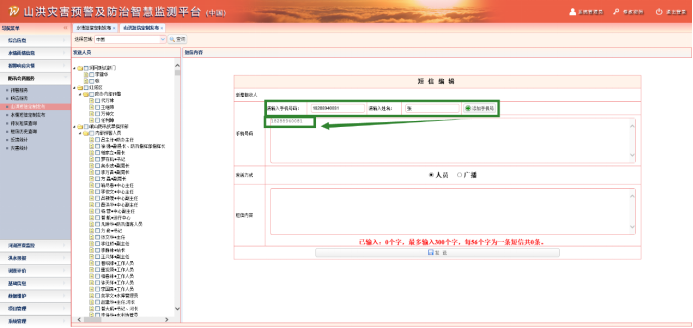

若左側聯系人列表沒有該聯系人，在上方輸入手機號碼、姓名，然后點擊“添加手機號”，在手機號碼對應欄會顯示要發送短信的聯系人，輸入指定內容，點擊保存即可。

1.1.1 水情短信定制發布

水情自定義短息手動發送，操作與山洪短信定制發布一致。

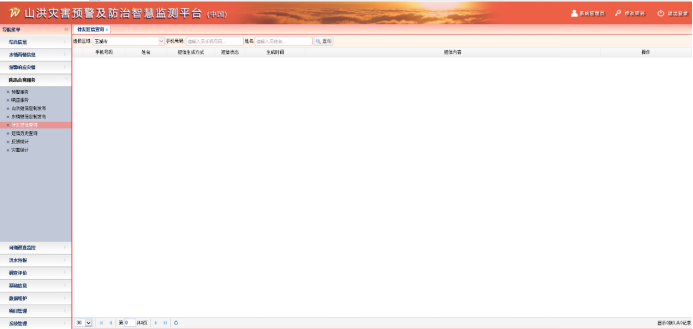

1.1.1 待發短信查詢

發送失敗或者暫存沒有發送的短信可在此處查看。

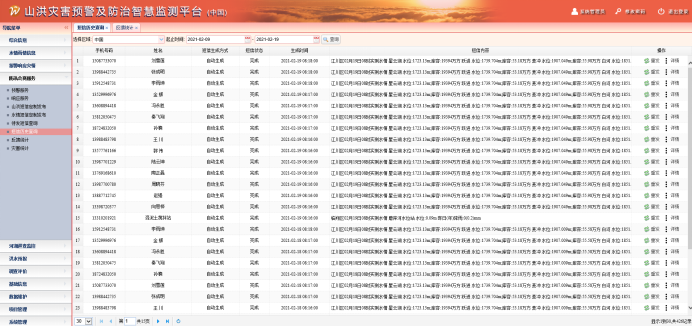

1.1.1 短信歷史查詢

短信歷史信息查看功能，可查看歷史短信詳情并重發短信，如下圖所示：

1.1.1 反饋統計

反饋統計功能，選擇所需的地區、時間，點擊查詢，如下圖所示：

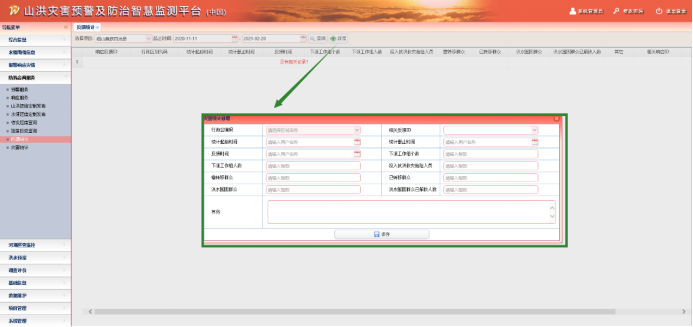

點擊“新增”，添加反饋災害統計內容，然后“保存”，如圖所示：

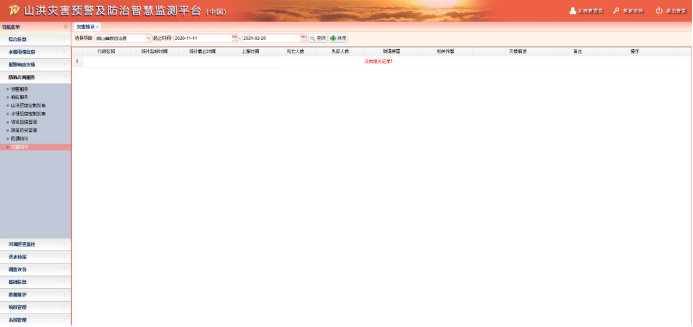

1.1.1 災害統計

災害統計和反饋統計操作一致，如圖所示:

1.1 洪水預報

1.1.1 方案查詢

1.1.2 方案管理

1.1.3 月蒸發量

1.1.4 平均雨量組

1.1.5 單位線管理

1.1.6 模型參數擬定

1.1.7 人工交互預報

1.1.8 成果管理

1.2 基礎信息

1.2.1 工情基礎信息

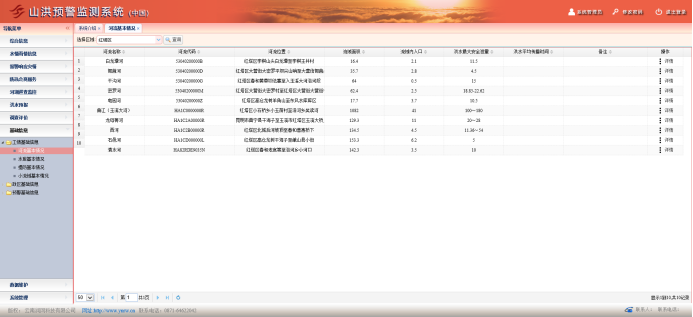

1.2.1.1 河流基本情況

按河流名稱、河流代碼、河流位置、流域面積、流域內人口、洪水最大安全泄量、洪水平均傳播時間等信息查看河流基本情況，界面如圖所示：

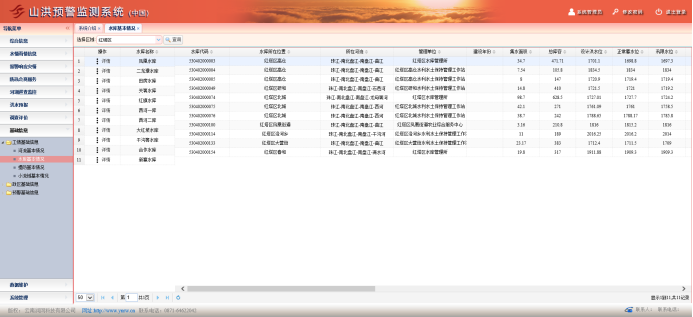

1.1.1.1 水庫基本情況

按水庫名稱、水庫代碼、水庫所在位置、所在河流、管理單位、建設年份、集水面積、總庫容、設計洪水位、正常蓄水位、汛限水位等信息查看水庫基本情況，界面如圖所示：

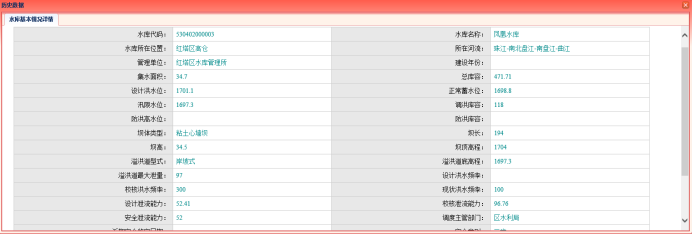

點擊“詳情”可查看每條記錄詳細信息，如下圖所示：

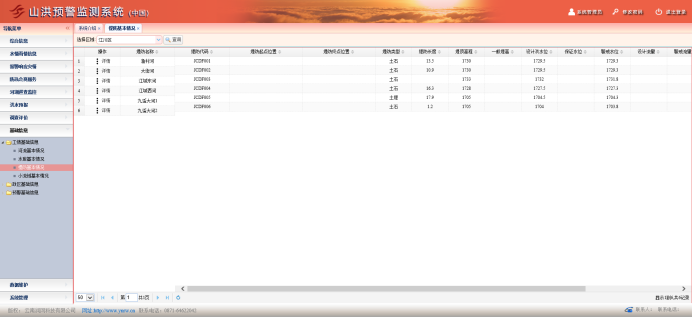

1.1.1.1 堤防基本情況

按堤防名稱、堤防代碼、堤防起點位置、堤防終點位置、堤防類型、堤防長度、堤頂高程、一般堤高、設計洪水位、保證水位、警戒水位、設計流量等信息查看堤防基本情況，界面如圖所示：

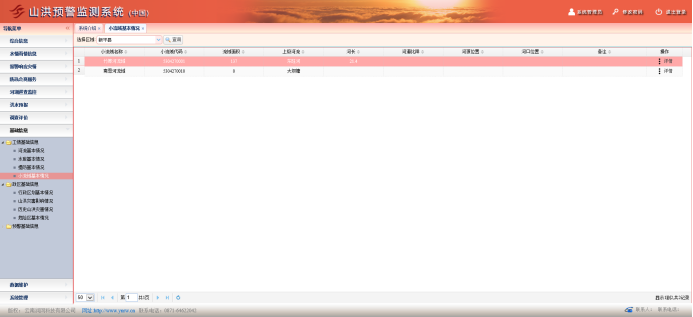

1.1.1.1 小流域基本情況

按小流域名稱、小流域代碼、流域面積、上級河流、河長、河道比降、河源位置、河口位置等信息查看小流域基本情況，界面如圖所示：

1.1.1.1 山洪災害影響情況

按行政區名稱、歷史洪水線下人口、歷史洪水線下家庭、歷史洪水線下房屋、歷史洪水線下農田、可能受山體滑坡、泥石流影響人口（家庭、房屋）等信息查看山洪災害影響情況，

1.1.1.1 歷史山洪災害情況

按行政區名稱災害發生時間、災情描述等信息查看歷史山洪災害情況

1.1.1.1 危險區基本情況

按危險區名稱、危險區代碼、行政區劃名稱、區內人口、區內房屋等信息查看危險區基本情況，

1.1.1 預警基礎信息

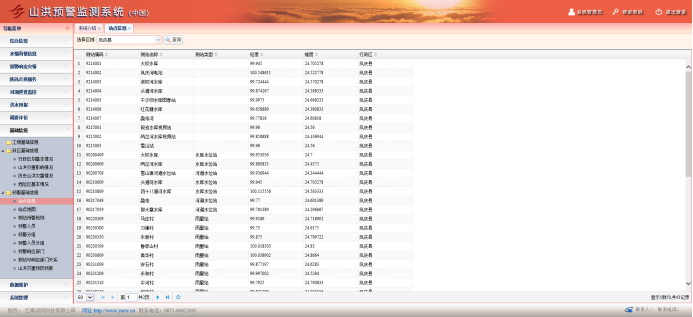

1.1.1.1 站點信息

按測站編碼、測站名稱、測站類型、經度、緯度、行政區等信息查看站點信息，界面如圖所示：

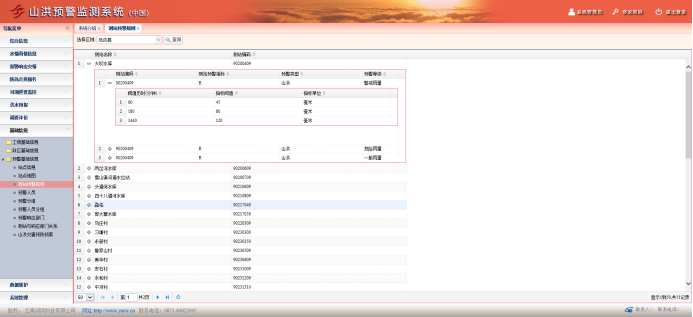

1.1.1.1 測站預警規則

按測站名稱、測站編碼、測站預警指標、預警類型、預警等級等信息查看測站預警規則，界面如圖所示：

1.1.1.1 預警人員

按人員編碼、人員名稱、所在部門、是否是部門負責人、在部門中的職責、性別、單位、職務、單位地址、移動電話、固定電話等信息查看預警人員信息，

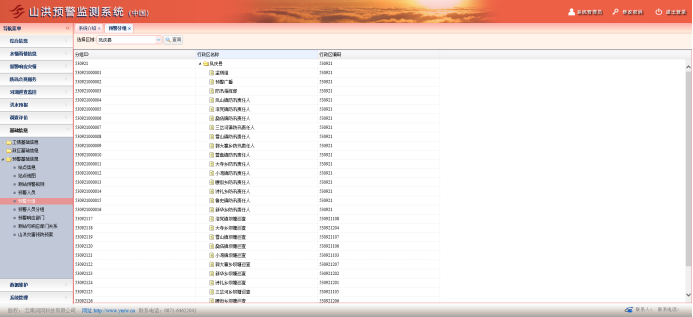

1.1.1.1 預警分組

按分組ID、行政區名稱、行政區編碼等信息查看預警分組情況，界面如圖

1.1.1.1 預警人員分組

按危險區名稱、危險區代碼、行政區劃名稱、區內人口、區內房屋等信息查看危險區基本情況，界面如圖所示：

1.1.1.2 預警響應部門

按危險區名稱、危險區代碼、行政區劃名稱、區內人口、區內房屋等信息查看危險區基本情況，界面如圖所示：

1.1.1.3 測站與響應部門關系

按危險區名稱、危險區代碼、行政區劃名稱、區內人口、區內房屋等信息查看危險區基本情況，界面如圖所示：

1.1.1.4 山洪災害預防預案

按危險區名稱、危險區代碼、行政區劃名稱、區內人口、區內房屋等信息查看危險區基本情況，

1.1 數據維護

1.1.1 水雨情數據

1.1.1.1 庫水位數據維護

1.1.1.2 河渠道數據維護

1.1.1.3 降雨量數據維護

1.1.2 工情數據

1.1.2.1 河流基本情況管理

1.1.2.2 水庫基本情況管理

1.1.2.3 小流域基本情況管理

1.1.2.4 堤防基本情況管理

1.1.3 政區數據

1.1.3.1 行政區劃管理

1.1.3.2 危險區基本情況管理

1.1.3.3 山洪災害影響情況管理

1.1.3.4 歷史山洪災害情況管理

1.1.4 預警參數

1.1.4.1 預警響應部門管理

1.1.4.2 預警人員管理

1.1.4.3 測站預警規則管理

1.1.5 資料數據

1.1.5.1 文檔管理

1.1.5.2 圖片管理

1.1.5.3 山洪預案管理

1.2 系統管理

1.2.1 菜單管理

1.2.2 區域管理

1.2.3 系統注冊

1.2.4 角色管理

1.2.5 用戶管理

1.1.1 視頻管理

1.1.2 圖像站管理

1.1.3 水庫特征信息管理

1.1.4 水位庫容關系管理

1.1.5 流量計算方法管理

1.1.6 操作日志

1.1.7 地圖圖層管理

1.1.8 自定義報警人員管理

1.1.9 自定義報警閥值管理

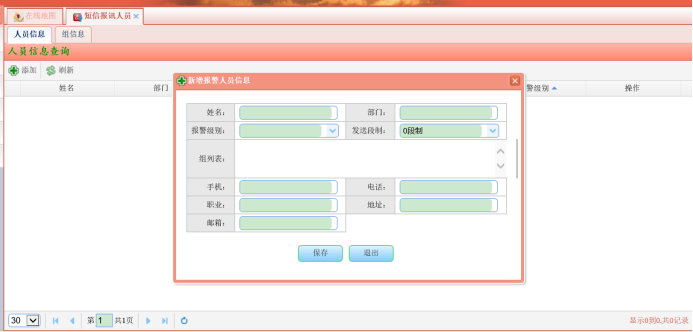

1.1.10 信報訊人員

設置報警人員，當出現預警信息時，可自動根據設置給用戶發送信息到手機上，方便快捷的查看相關測站報警信息。

其中，1段制的意思是每天給用戶發一條短信，2段制3段制同理。接收報警級別設置為三級報警，當實際測量值超過不同級別報警值時（包含1級2級），都會給用戶發送短信。

建立組名稱，選擇要發送短信數據的站點，點擊保存。再回到人員信息頁面，這時，新建人員信息頁面會有新建的組信息，勾選相關組即可。

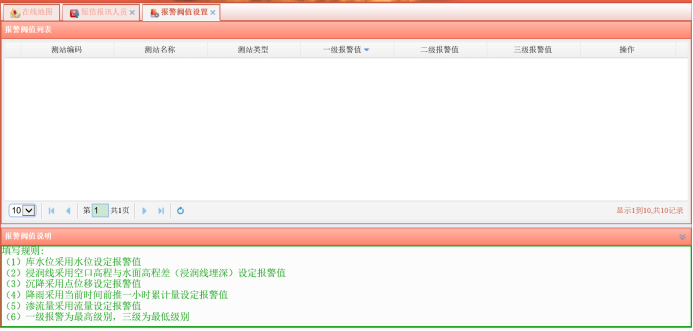

1.1.1 報警閾值設置

為測站的報警設置報警閥值，不同的測站設置不同級別的報警值的管理操作。當實際測量值達到不同級別報警值時，系統會自動發送短信到指定人手機上，以便提醒相關單位做出應急處理。界面如圖3.6.3-1所示：

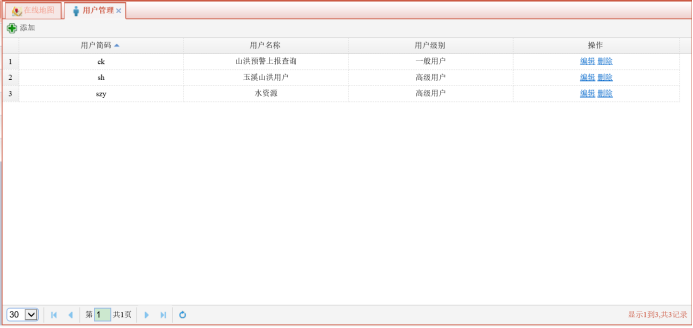

1.1.1 用戶管理

登錄用戶的設置與管理，如圖3.6.4-1所示：
