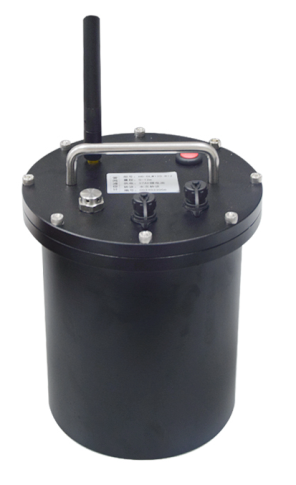

一、產品簡介

    HD-GLW120系列一體化明渠流量計，是將傳感器、RTU、通訊、太陽能供電系統等集成在一起，以高性能低功耗微控制器為核心，具有多個傳感器接口和多通道上報功能，是集數據采集、存儲、通信和遠程管理等功能于一體的智能遙測傳感器。該產品采用高性能的工業級 32 位通信處理器和工業級無線模塊，以嵌入式實時操作系統為軟件支撐平臺，定時采集水位并將信息傳輸?shù)狡脚_(tái)，可滿足各種不同行業應用需求。產品測量精度高、功耗低、體積小、重量輕；測量過程不受溫度、氣壓、泥沙、灰塵等環境因素的影響。

    HD-GLW120系列一體化明渠流量計，可以根據農業灌溉渠道的應用情況，基于水力學模型，配合巴歇爾槽、矩形堰、三角堰等，也可以采用無堰槽模式，根據水位自動計算流速和流量。同時通過GPRS/4G等方式進行組網通信，特別適用于無市電供電條件、防水/防塵要求高的監測現場，主要應用于農業灌區、開放式明渠等監測場景。

二、功能特點

※ 一體化設計：集水位傳感器、RTU、殼體、太陽能供電為一體

※ 實現水位高精度測量，自動計算流速和流量，數據存儲及傳輸?shù)裙δ?/p>

※ 4G（全網通）遠程無線通信

※ 異常自動預警，及時發現事故隱患

※ 工作模式支持定時喚醒、實時在線兩種模式

※ 工業級設計：寬溫設計，耐高低溫，耐強電磁干擾。適用于各種惡劣的現場。

※ 數據存儲空間：提供大容量的 FLASH 數據存儲空間，具有數據補報機制，保證不會失丟數據。

※ 低功耗設計：支持多種工作模式，最大限度降低功耗。

※ 配置方式：串口配置、遠程配置。

三、技術參數

四、防盜保護裝置

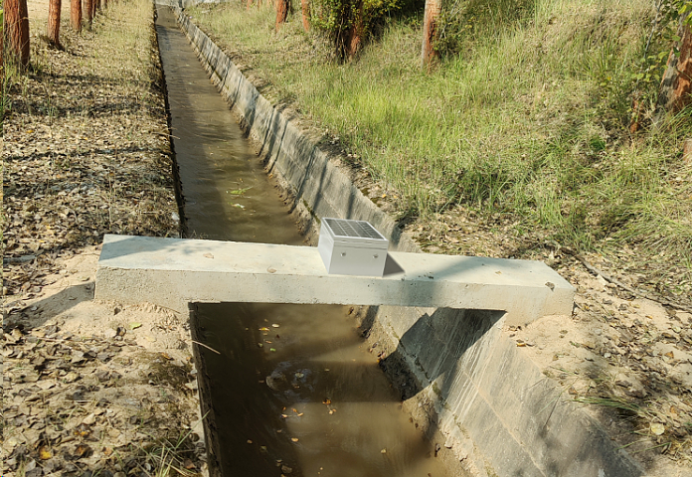

一體化明渠流量計安裝在防盜保護裝置內部，因?yàn)橐惑w化明渠流量計安裝在野外，這個防盜保護保護可以起到保護設備不被外力破壞。該裝置采用304不銹鋼材質，自帶鎖具，維護時由維護人員鑰匙開鎖就可以取走設備。

同時，該裝置上面可以安裝太陽能供電設備，實現流量計的長期供電。安裝方式有兩種。一是可以通過水泥測橋安裝；二是可以通過角鋼支架進行安裝。

五、工程案例

工程案例1：

一體化明渠流量計應用于青海市西寧市某灌區項目

工程案例2：

一體化明渠流量計，應用于湖北省鄂州市某灌區量水項目

工程案例3：

一體化明渠流量計，應用于重慶市大足區某灌區監測項目
